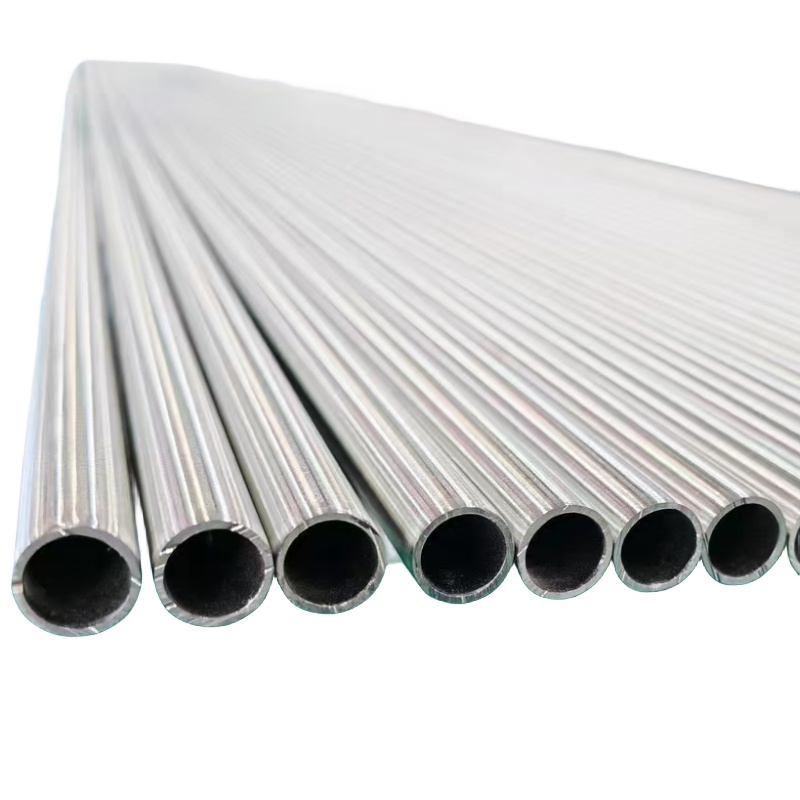

Proses Dingin Stainless Steel Pipa Instrumen Seamless Untuk Pengukuran dan Perangkat Aliran Kontrol

Proses Dingin Stainless Steel Pipa Instrumen Seamless Untuk Pengukuran dan Perangkat Aliran Kontrol

Tubing instrumentasi mengacu pada tabung atau tabung yang digunakan untuk menghubungkan instrumen ke pipa utama, ke instrumen dan peralatan lain, atau untuk mengukur peralatan.

Tabung instrumen stainless steel adalah alat pengukuran dan kontrol berdasarkan prinsip pengukuran dan banyak digunakan di bidang industri dan sipil. Prinsip kerjanya adalah untuk mengukur dan mengontrol aliran melalui perbedaan tekanan yang dihasilkan ketika fluida melewati pipa. Atur unit pengukur dalam pipa, ukur perbedaan tekanan fluida di unit, dan kemudian gunakan rumus perhitungan aliran standar untuk mendapatkan laju aliran.

Karena tabung instrumen stainless steel harus memiliki ketahanan korosi yang andal dan ketahanan panas, baja tahan karat austenitik secara universal dipilih sebagai bahan tabung tekanan.

1. Bahan yang umum digunakan:

AISI & EN/DIN/ISO

ASTM /AISI: 316 /316L, 304 /304L, 321 /321H, 316TI, 347 /347H;

EN/DIN: 1.4301/1.4307, 1.4401/1.4404, 1.4541/1.4878, 1.4571.

Dupleks stainless steel

ASTM / AISI: S31803, S32750, S32760, 2205, 904 / 904L.

EN/DIN: 1.4462, 1.4410, 1.4539.

Grade stainless steel yang populer untuk tabung instrumen adalah 304 / 304L dan 316 / 316L.

2. Surface finish:

Vakum cerah anil atau pelindung cerah anil. Surface Finish: Mekanik dipoles 320-grit atau 400-grit.

3. Toleransi dimensi:

O.D: ± 0,0,5 mm; W.T: ± 10%; atau atas permintaan pembeli.

Klasifikasi dan skenario aplikasi pipa instrumen

1. Pipa gas

Pipa gas adalah pipa yang digunakan untuk mengirimkan media gas dan umumnya digunakan dalam meter aliran gas, pemancar tekanan dan peralatan instrumen lainnya. Pipa gas ditandai dengan diameter kecil dan laju aliran cepat, yang membutuhkan pengukuran aliran dan tekanan gas yang akurat di dalam pipa. Pipa gas banyak digunakan di bidang industri seperti produksi petrokimia, kimia, dan oksigen.

2. Pipa cair

Pipa cair adalah pipa yang digunakan untuk mengirimkan media cair dan juga merupakan salah satu jenis pipa instrumen yang umum digunakan. Pipa cair ditandai dengan diameter besar dan laju aliran lambat. Pengukuran aliran dan tekanan yang stabil dari cairan dalam pipa diperlukan untuk memastikan operasi sistem yang stabil dan andal. Pipa cair banyak digunakan di ladang seperti pembangkit listrik tenaga air dan pengolahan limbah.

3. Pipa uap

Pipa uap digunakan untuk mengangkut media uap, dan tujuan utamanya adalah untuk mengangkut panas di ladang industri, seperti pembangkit listrik, pabrik tekstil, dll. Jalur pipa uap ditandai dengan tekanan dan suhu desain yang tinggi. Penting untuk secara akurat mengukur aliran, tekanan, suhu, dan parameter uap lainnya dalam pipa untuk memastikan operasi normal sistem.

4. Pipa Vakum

Pipa vakum adalah saluran pipa yang digunakan untuk mengirimkan media gas di lingkungan vakum tinggi. Mereka terutama digunakan di bidang berteknologi tinggi seperti semikonduktor dan fotovoltaik. Karakteristik jalur pipa vakum adalah bahwa tekanan di dalam pipa sangat rendah, yang membutuhkan desain dan persyaratan produksi yang ketat, dan pada saat yang sama, aliran dan tekanan gas dalam pipa harus diukur secara akurat.

Sebelumnya ：No previous article
BERIKUTNYA:ASTM High Precision Polished Stainless Steel Instrument Tubing untuk Aliran Kontrol

Perkenalan

Barang	Tabung/pipa instrumen stainless steel
Standar	Astm, jis, aisi, gb, din, en
Bahan	201.202.301.304.304L, 304N, XM21.304LN, 309S, 310S, 316.316TI, 316L, 316n, 316ln, 317.317L, 321.329, dll.
Permukaan	2B/No.1/No.3/No.4/Ba/8K/Hl
Membentuk	Bundar, persegi, persegi panjang, oval
Jenis	Dingin digulung
Tes	Ut, et, ht, rt, ect, dan lainnya sesuai dengan standar, atau sebagai permintaan pelanggan
ukuran	Panjang	0,5-30 meter/disesuaikan
	Diameter luar	OD: 3.18mm ~ 810mm wt: 0.2mm ~ 40mm
Waktu pengiriman	Dalam 5-30 hari setelah menerima prabayar
Kemasan	Menurut Persyaratan Pelanggan

Proses produksi

Klasifikasi Stainless Steel permukaan

Permukaan	Fitur	Metode pembuatan	Penggunaan
No.1	Putih keperakan, kusam	Panas digulung ke ketebalan yang ditentukan	Itu tidak perlu memiliki permukaan yang mengkilap
No.2d	Putih keperakan	Setelah rolling dingin, perlakuan panas dan acar dilakukan	Bahan umum, kayu gambar yang dalam
No.2b	Kilau lebih kuat dari no.2d	Setelah perawatan No.2d, rolling dingin ringan akhir dilakukan pada gulungan pemolesan	Materi umum
BA	Secepat Sixpence	Non standar, tetapi biasanya permukaan anneal yang cerah dengan reflektifitas permukaan tinggi.	Bahan bangunan, peralatan dapur
No.4	Menggiling	Permukaan yang dipoles diperoleh dengan menggiling dengan sabuk abrasif 150 ~ 180	Bahan bangunan, peralatan dapur
No.240	Penggilingan halus	Giling dengan sabuk abrasif 240# strop	peralatan dapur
No.320	Penggilingan yang sangat halus	Giling dengan sabuk abrasif 320# Strop	peralatan dapur
No.400	Gloss dekat dengan BA	Giling dengan roda pemoles 400#	Bahan umum, bahan bangunan, peralatan dapur
HL	Rasa garis rambut	Ini memiliki sejumlah besar biji -bijian batu asap saat digunakan untuk penggilingan biji -bijian (150 ~ 240#)	Bangunan, bahan bangunan
No.8	Cermin	Cermin ditumbuk dengan roda pemoles	Reflektor, Dekoratif
