Tabung penukar panas digunakan untuk mendinginkan, panas, atau memanaskan kembali cairan, gas, dan udara. Tabung penukar panas memainkan peran penting dalam memfasilitasi proses perpindahan panas dengan memungkinkan pertukaran energi termal antara cairan proses dan cairan sisi shell.

Agar dapat mentransfer panas dengan baik, pipa harus memiliki konduktivitas termal yang baik. Karena panas ditransfer melalui tabung dari sisi panas ke sisi dingin, ada perbedaan suhu melintasi lebar tabung. Karena bahan pipa memiliki kecenderungan berbeda untuk mengembang secara termal pada suhu yang berbeda, tegangan termal terjadi selama operasi. Ini tidak termasuk tekanan yang disebabkan oleh tekanan tinggi yang dihasilkan oleh cairan itu sendiri. Bahan tabung juga harus kompatibel dengan cairan samping tabung shell dalam jangka panjang dalam kondisi operasi (suhu, tekanan, pH, dll.) Untuk meminimalkan kerusakan seperti korosi.

Seleksi bahan tabung yang tidak tepat dapat mengakibatkan kebocoran tabung antara sisi shell dan tabung, yang mengakibatkan kontaminasi silang fluida dan kemungkinan kehilangan tekanan. Tentu saja, karena pipa berada di bawah tekanan untuk waktu yang lama, kelelahan akan terjadi seiring waktu, mengakibatkan kebocoran. Ketika ini terjadi, bagaimana memperbaiki tabung pertukaran panas di penukar panas?

Kebocoran tabung pertukaran panas di pembuluh tekanan umumnya terjadi di dua tempat, satu adalah koneksi tabung, dan yang lainnya adalah kebocoran tabung itu sendiri.

(1) Kebocoran pada koneksi tabung penukar panas stainless steel

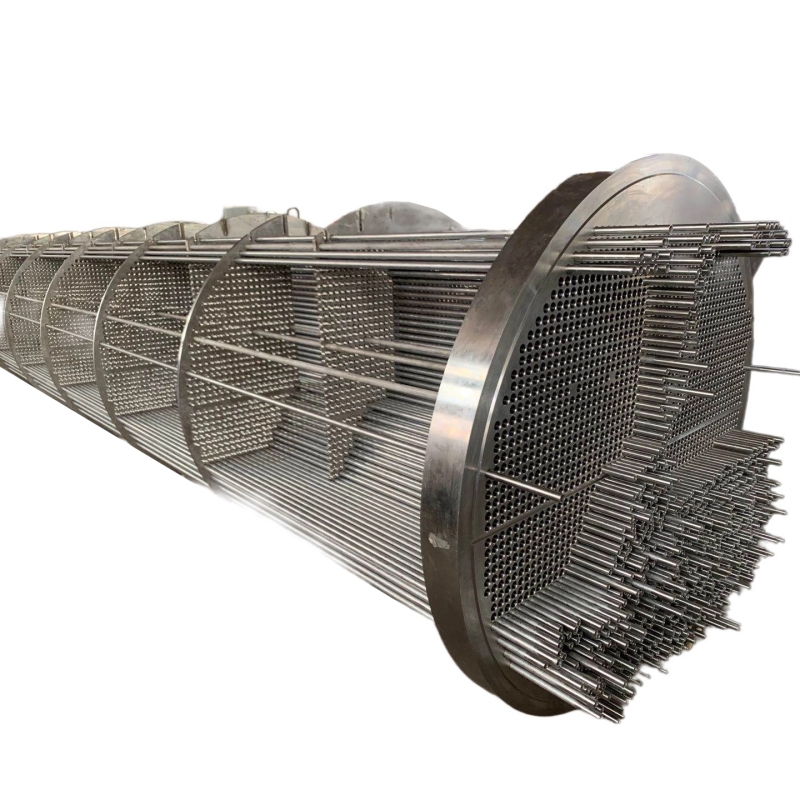

Ada tiga metode utama untuk menghubungkan pipa dan lembaran tabung: sambungan ekspansi, pengelasan, pengelasan, dan sambungan ekspansi. Karena fluktuasi suhu dan tekanan dan deformasi perbedaan suhu yang tidak merata, pipa ekspansi menyebabkan pipa melepas, melonggarkan, dan bocor dari lembaran tabung. Ekspansi komplementer dapat digunakan untuk menghilangkan kebocoran. Jika tidak efektif, itu bisa dilakukan lagi. Ekspansi tambahan tidak bisa lebih dari tiga kali, jika tidak, ini akan menyebabkan bahan di lubang pelat tabung mengeras karena pekerjaan dingin dan menjadi kurang ketat.

Jika ekspansi tidak efektif, pipa harus diganti atau dilas. Perlu dicatat bahwa setelah pengelasan, tabung di sekitarnya perlu diperluas lagi karena ekspansi termal dan kontraksi lembaran tabung setelah pengelasan akan menyebabkan kebocoran pada sambungan ekspansi tabung sekitar lainnya. Jika lasan antara pipa dan lembaran tabung bocor, itu dapat diperbaiki dengan menggiling dan memperbaiki lasan.

(2) Pipa itu sendiri bocor

Karena korosi, abrasi, erosi, korosi sedimentasi, dan alasan lainnya, tabung pertukaran panas sering menyebabkan retakan, perforasi, dan kebocoran di tabung. Kebocoran pipa itu sendiri tidak dapat diperbaiki dalam keadaan normal. Jika jumlah pipa bocor tidak besar, Anda dapat menggunakan colokan logam kerucut untuk memblokir kedua ujung mulut pipa. Jika tekanan di sisi pipa tinggi, colokkan dengan erat dan kemudian las lebih banyak untuk keandalan. Panjang steker logam umumnya dua kali diameter bagian dalam pipa, diameter ujung kecil harus sama dengan 85% dari diameter dalam, dan lancipnya 1:10.

Kekerasan bahan steker harus kurang dari atau sama dengan kekerasan pipa. Saat menyumbat pipa untuk menghilangkan kebocoran, jumlah pipa yang terhubung tidak boleh melebihi 10%. Ketika salah satu ujung tabung pertukaran panas stainless steel rusak, metode perbaikan tabung yang ditarik juga dapat digunakan. Ini karena laju perpanjangan tabung stainless steel adalah 40%~ 45%. Ketika total perpanjangan tabung yang ditarik tidak melebihi 12%, tabung dapat ditarik beberapa kali.
