Dinding tebal yang dapat dilas 304 stainless steel tube reducers fitting

Dinding tebal yang dapat dilas 304 stainless steel tube reducers fitting

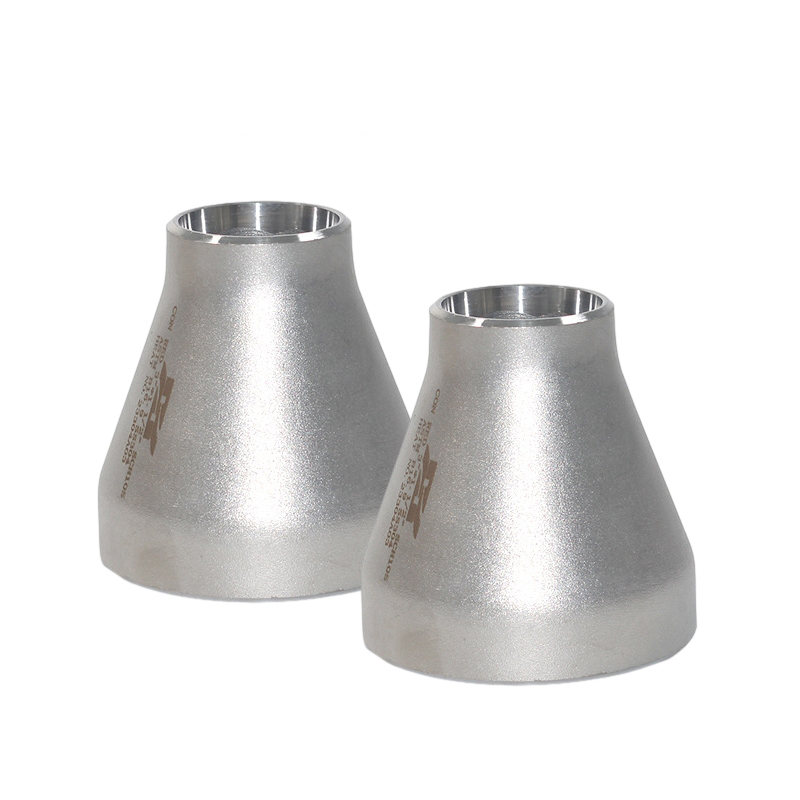

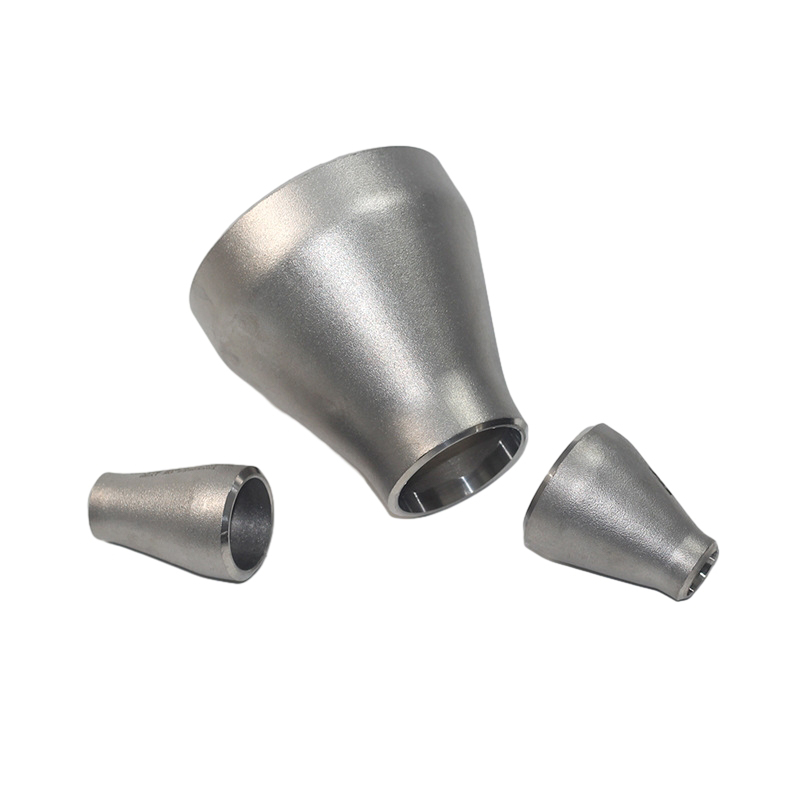

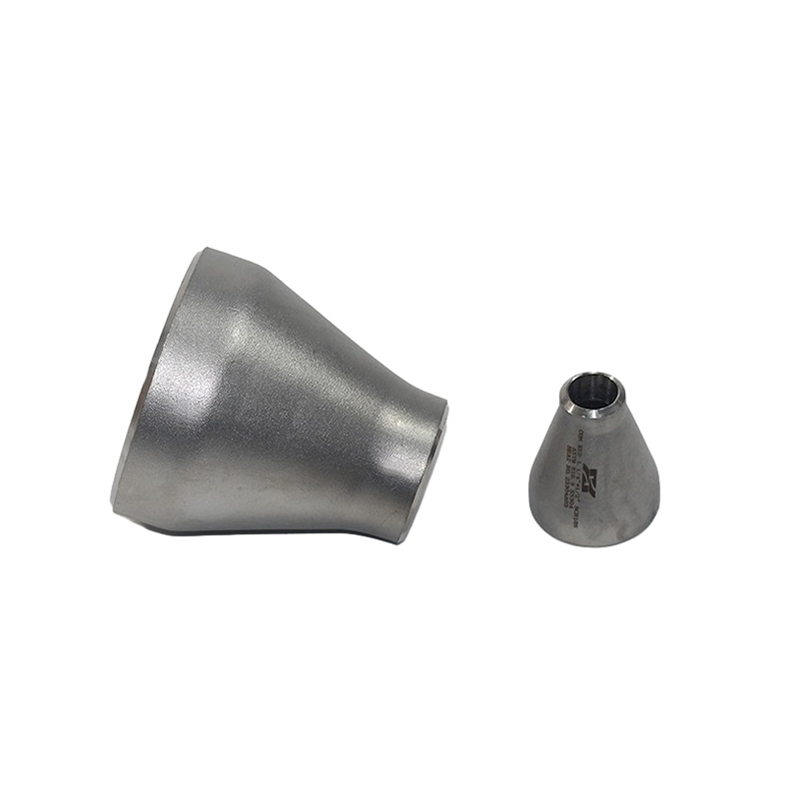

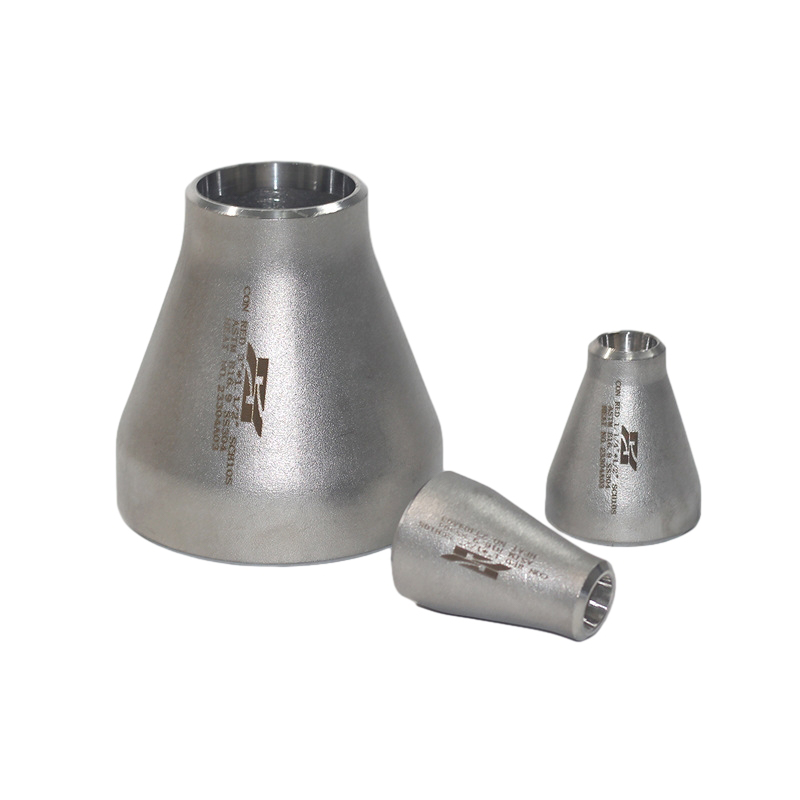

Reduser konsentris tabung stainless steel adalah pemasangan pipa yang terdiri dari dua pipa dengan diameter yang berbeda, dan sumbu sentral dari dua pipa persis sama, sehingga disebut peredam konsentris dan digunakan untuk menghubungkan pipa dengan ukuran yang berbeda.

Reduser konsentris stainless steel terdiri dari pipa dengan diameter luar yang besar dan permukaan luar yang halus dan pipa dengan diameter dalam kecil. Port dari kedua pipa sepenuhnya disejajarkan dan dipasang bersama dengan pengelasan, soket, atau koneksi berulir. Struktur ini memungkinkan peredam konsentris untuk mentransfer cairan dengan lancar dalam sistem perpipaan dan mengurangi resistansi dan tekanan cairan.

Reduser konsentris juga terbuat dari stainless steel, seperti 304 stainless steel atau 316 stainless steel. Karena stainless steel memiliki ketahanan korosi dan resistensi suhu tinggi, itu cocok untuk transmisi dan kontrol berbagai media. Memilih bahan stainless steel yang tepat memastikan daya tahan dan keandalan sistem perpipaan Anda.

Perlengkapan pipa pereduksi konsentris biasanya digunakan di bidang rekayasa seperti waterproofing dan peningkatan perlindungan. Keuntungannya adalah koneksi yang stabil, penyegelan yang baik, dan kemampuan untuk menahan laju aliran yang besar. Ini juga sering digunakan di bidang teknik tenaga air dalam konstruksi. Misalnya, dalam sistem drainase kamar mandi, untuk menghubungkan pipa drainase dengan diameter yang berbeda, perlu menggunakan fiting pipa pereduksi konsentris untuk menghubungkan downpipe dan pipa pembuangan.

Sebelumnya ：Kekuatan tinggi menempa fitting peredam konsentris tabung stainless steel stainless steel
BERIKUTNYA:No next article

Perkenalan

Peredam konsentris
Barang	Peredam konsentris tabung stainless steel
Standar	ASME/ANSI B16.9, MSS SP-43, DIN 2605, JIS B2313
Bahan	304/304L, 316/316L, dll
Permukaan	Peledakan pasir, acar, rolling pasir, dll
Jenis	Proses finishing CNC
ukuran	3/4-18 "
Waktu pengiriman	Dalam 5-30 hari setelah menerima prabayar
Sedang mengemas	Kasing atau palet kayu lapis atau sesuai dengan persyaratan pelanggan
Aplikasi	Minyak bumi, kimia, listrik, gas, metalurgi, pembuatan kapal, konstruksi, dll.

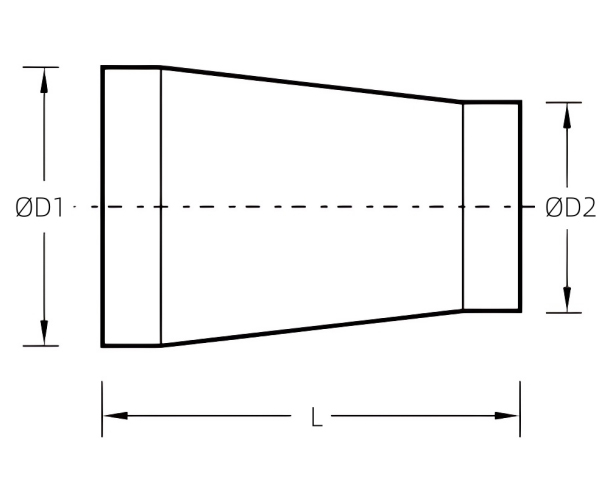

Unit: mm

Diameter nominal	Diameter luar	Panjang		Diameter nominal	Diameter luar	Panjang
DI DALAM	D1 × D2	L		DI DALAM	D1 × D2	L
3/4 × 1/2	26.7 × 21.3	38.1		18 × 10	457.2 × 273.1	381.0
3/4 × 3/8	26.7 × 17.1	38.1		20 × 18	508.0 × 457.2	508.0
1 × 3/4	33.4 × 26.7	50.8		20 × 16	508.0 × 406.4
1 × 1/2	33.4 × 21.3	50.8		20 × 14	508.0 × 355.6
1 1/4 × 1	42.2 × 33.4	50.8		20 × 12	508.0 × 323.9
1 1/4 × 3/4	42.2 × 26.7			22 × 20	558.8 × 508.0	508.0
1 1/4 × 1/2	42.2 × 21.3			22 × 18	558.8 × 457.2
1 1/2 × 1 1/4	48.3 × 42.2	63.5		22 × 16	558.8 × 406.4
1 1/2 × 1	48.3 × 33.4			22 × 14	558.8 × 355.6
1 1/2 × 3/4	48.3 × 26.7			24 × 22	609.6 × 558.8	508.0
1 1/2 × 1/2	48.3 × 21.3			24 × 20	609.6 × 508.0
2 × 1 1/2	60.3 × 48.3	76.2		24 × 18	609.6 × 457.2
2 × 1 1/4	60.3 × 42.2			24 × 16	609.6 × 406.4
2 × 1	60.3 × 33.4			26 × 24	660.4 × 609.6	609.6
2 × 3/4	60.3 × 26.7			26 × 22	660.4 × 508.0
2 1/2 × 2	73.0 × 60.3	88.9		26 × 20	660.4 × 457.2
2 1/2 × 1 1/2	73.0 × 48.3			26 × 18	660.4 × 406.4
2 1/2 × 1 1/4	73.0 × 42.2			28 × 24	711.2 × 660.4	609.6
2 1/2 × 1	73.0 × 33.4			28 × 22	711.2 × 609.6
3 × 2 1/2	88.9 × 73.0	88.9		28 × 20	711.2 × 508.8
3 × 2	88.9 × 60.3			28 × 18	711.2 × 457.2
3 × 1 1/2	88.9 × 48.3			30 × 28	762.0 × 711.2	609.6
3 × 1 1/2	88.9 × 48.3			30 × 26	762.0 × 660.4
3 × 1 1/4	88.9 × 42.2			30 × 24	762.0 × 609.6
3 1/3 × 3	101.6 × 88.9	101.6		30 × 20	762.0 × 508.0
3 1/2 × 2 1/2	101.6 × 73.0			32 × 30	812.8 × 762.0	609.6
3 1/2 × 2	101.6 × 60.3			32 × 28	812.8 × 711.2
3 1/2 × 1 1/2	101.6 × 48.3			32 × 26	812.8 × 660.4
3 1/2 × 1 1/4	101.6 × 42.2			32 × 24	812.8 × 609.6
4 × 3 1/2	114.3 × 101.6	101.6		34 × 32	863.6 × 812.8	609.6
4 × 3	114.3 × 88.9			34 × 30	863.6 × 762.0
4 × 2 1/2	114.3 × 73.0			34 × 26	863.6 × 660.4
4 × 2	114.3 × 60.3			34 × 24	863.6 × 609.6
4 × 1 1/2	114.3 × 48.3			36 × 34	914.4 × 863.6	609.6
5 × 4	141.3 × 114.3	127.0		36 × 32	914.4 × 812.8
5 × 3 1/2	141.3 × 101.6			36 × 30	914.4 × 762.0
5 × 3	141.3 × 88.9			36 × 26	914.4 × 660.4
5 × 2 1/2	141.3 × 73.0			36 × 24	914.4 × 609.6
5 × 2	141.3 × 60.3			38 × 36	965.2 × 914.4	609.6
6 × 5	168.3 × 141.3	139.7		38 × 34	965.2 × 863.6
6 × 4	168.3 × 114.3			38 × 32	965.2 × 812.8
6 × 3 1/2	168.3 × 101.6			38 × 30	965.2 × 762.0
6 × 3	168.3 × 88.9			38 × 28	965.2 × 711.2
6 × 2 1/2	168.3 × 73.0			38 × 26	965.2 × 660.4
8 × 6	219.1 × 168.3	152.4		40 × 38	1016.0 × 965.2	609.6
8 × 5	219.1 × 141.3			40 × 36	1016.0 × 914.4
8 × 4	219.1 × 114.3			40 × 34	1016.0 × 863.8
8 × 3 1/2	219.1 × 101.6			40 × 32	1016.0 × 812.8
10 × 8	273.1 × 219.1	177.8		40 × 30	1016.0 × 762.0
10 × 6	273.1 × 168.3			42 × 40	1066.8 × 1016.0	609.6
10 × 5	273.1 × 141.3			42 × 38	1066.8 × 965.2
10 × 4	273.1 × 114.3			42 × 36	1066.8 × 914.4
12 × 10	323.9 × 273.1	203.2		42 × 34	1066.8 × 863.6
12 × 8	323.9 × 219.1			42 × 32	1066.8 × 812.8
12 × 6	323.9 × 168.3			42 × 30	1066.8 × 762.0
12 × 5	323.9 × 141.3			44 × 42	1117.6 × 1066.8	609.6
14 × 12	355.6 × 323.9	330.2		44 × 40	1117.6 × 1016.0
14 × 10	355.6 × 273.1			44 × 38	1117.6 × 965.2
14 × 8	355.6 × 219.1			44 × 36	1117.6 × 914.4
14 × 6	355.6 × 168.3			46 × 44	1168.4 × 1117.6	711.2
16 × 14	406.4 × 355.6	355.6		46 × 42	1168.4 × 1064.8
16 × 12	406.4 × 323.9			46 × 40	1168.4 × 1016.0
16 × 10	406.4 × 273.1		46 × 36	1168.4 × 965.2
16 × 8	406.4 × 219.1		48 × 46	1219.2 × 1168.4	711.2
18 × 16	457.2 × 406.4	381.0	48 × 44	1219.2 × 1117.6
18 × 14	457.2 × 355.6		48 × 42	1219.2 × 1066.8
18 × 12	457.2 × 323.9		48 × 40	1219.2 × 1016.0
