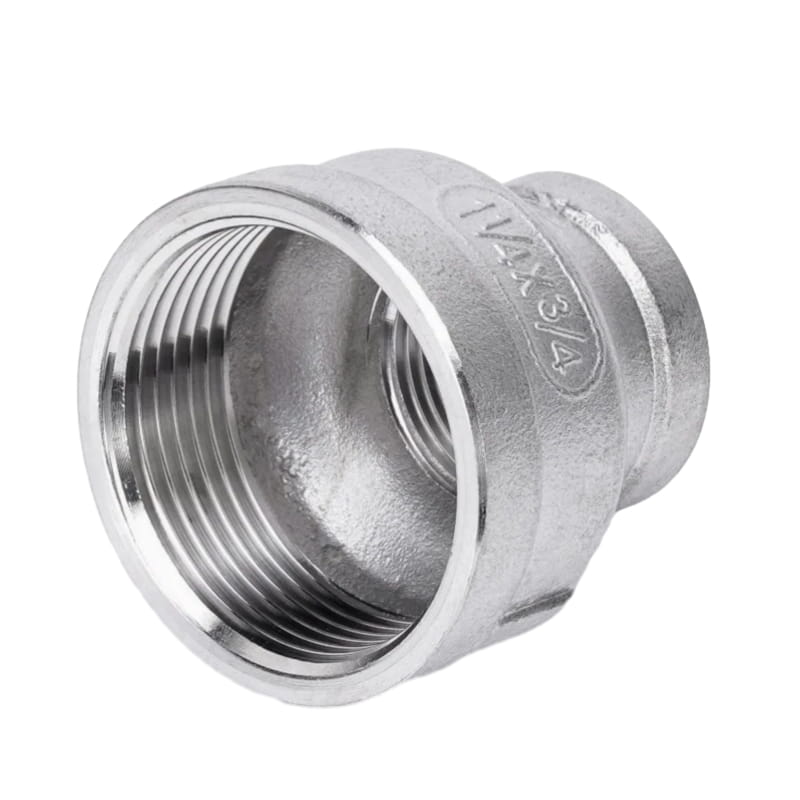

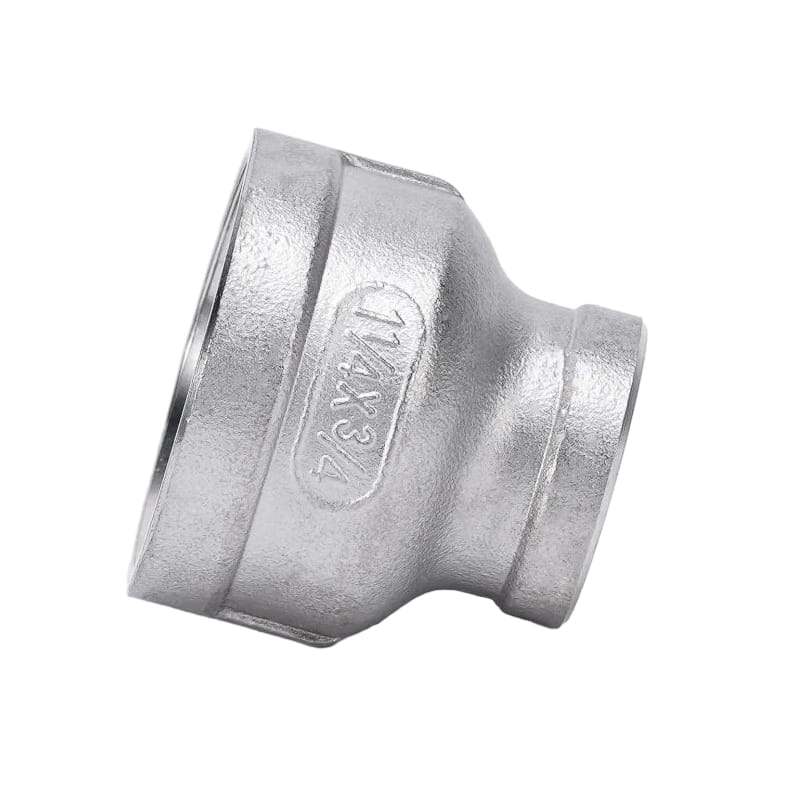

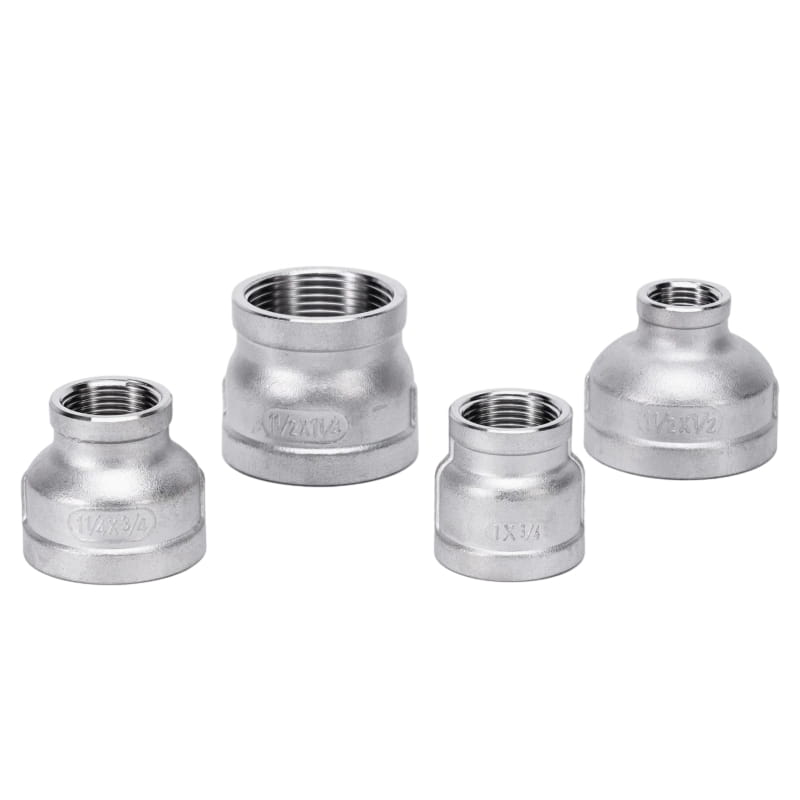

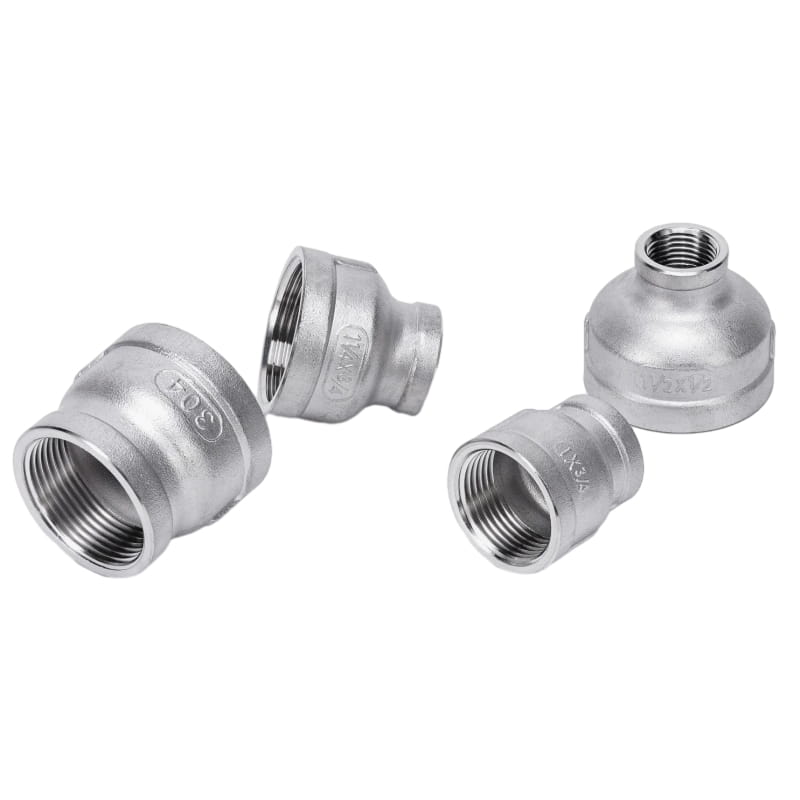

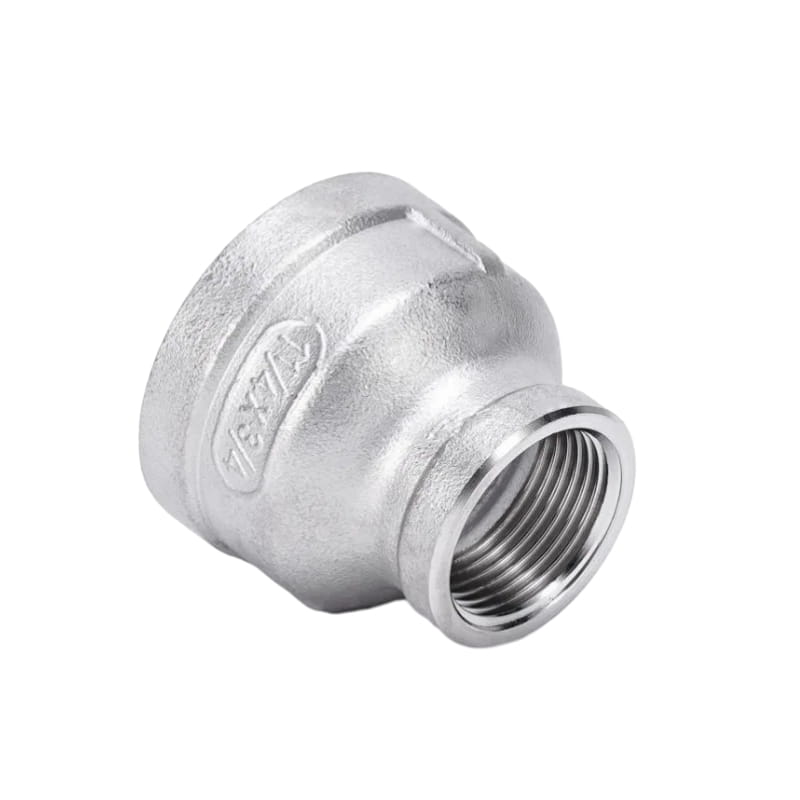

Kopling pereduksi lonceng stainless steel yang menghubungkan dua bagian dengan diameter yang berbeda

Standar

ASME/ANSI B16.9, MSS SP-43, DIN 2605, JIS B2313

Bahan

SS304, SS316 (CF8, CF8M), WCB, dll.

Permukaan

Minyak antirust, warna primer

Jenis

CNC atau mesin bubut

ukuran

¼ "-4"

Waktu pengiriman

Dalam 5-30 hari setelah menerima prabayar

Sedang mengemas

Pallet/case kayu lapis

Aplikasi

Perminyakan, bahan kimia, listrik, gas, air, linepipe, penukar panas, pembuatan kapal, konstruksi, pipa bertekanan tinggi & rendah, dll.

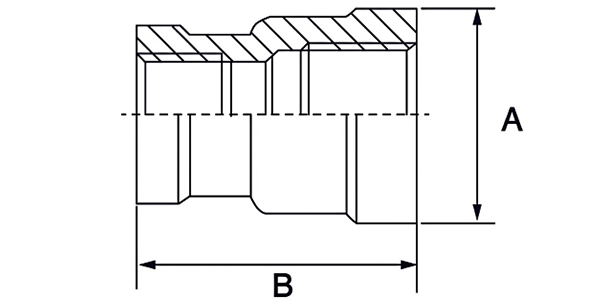

Ukuran

A

B

Ukuran

A

B

Ukuran

A

B

1/4 × 1/8

18

22.8

1 1/4 × 3/8

48

29.5

2 × 1 1/4

66

40

3/8 × 1/8

22

24.3

1 1/4 × 1/2

48

32

2 × 1 1/2

66

47.8

3/8 × 1/4

22

27.5

1 1/4 × 3/4

48

33

2 1/2 × 1

80.2

42

1/2 × 1/8

26

21

1 1/4 × 1

48

42

2 1/2 × 1 1/4

81.2

44

1/2 × 1/4

26

25

1 1/2 × 1/8

54

26.5

2 1/2 × 1 1/2

81.2

45

1/2 × 3/8

26

28

1 1/2 × 1/4

54

29

2 1/2 × 2

81.2

47

3/4 × 1/8

32

22

1 1/2 × 3/8

54

30

3 × 1 1/4

98

47

3/4 × 1/4

32

24

1 1/2 × 1/2

54

32

3 × 1 1/2

98

48

3/4 × 3/8

32

24.5

1 1/2 × 3/4

54

33

3 × 2

98

50

3/4 × 1/2

32

32.5

1 1/2 × 1

54

34.5

3 × 2 1/2

98

51

1 × 1/4

39

26.5

1 1/2 × 1 1/4

54

44.3

4 × 1 1/2

124

54

1 × 3/8

39

27

2 × 1/4

66

32.5

4 × 2

124

56

1 × 1/2

39

29.5

2 × 3/8

66

33

4 × 2 1/2

124

57

1 × 3/4

39

36.4

2 × 1/2

66

35.5

4 × 3

124

60

1 1/4 × 1/8

48

26.5

2 × 3/4

66

36.5

1 1/4 × 1/4

48

29

2 × 1

66

38

Ukuran utas (dalam)

Dn

Utas eksternal

Utas internal

1/8

6

9,8 ± 0,2

8,8 ± 0,2

1/4

8

12,5 ± 0,3

11,5 ± 0,3

3/8

10

16.2 ± 0.3

15,3 ± 0,3

1/2

15

20,3 ± 0,3

19,3 ± 0,3

3/4

20

25,7 ± 0,5

24 ± 0,5

1

25

32,5 ± 0,5

30,5 ± 0,5

1 1/4

32

41,5 ± 0,5

39,5 ± 0,5

1 1/2

40

47,8 ± 0,5

46,3 ± 0,5

2

50

59,6 ± 0,5

56,6 ± 0,5

2 1/2

65

74,5 ± 0,5

72,5 ± 0,5

3

80

87,5 ± 0,5

84,5 ± 0,5

4

100

112,5 ± 0,5

110,5 ± 0,5
