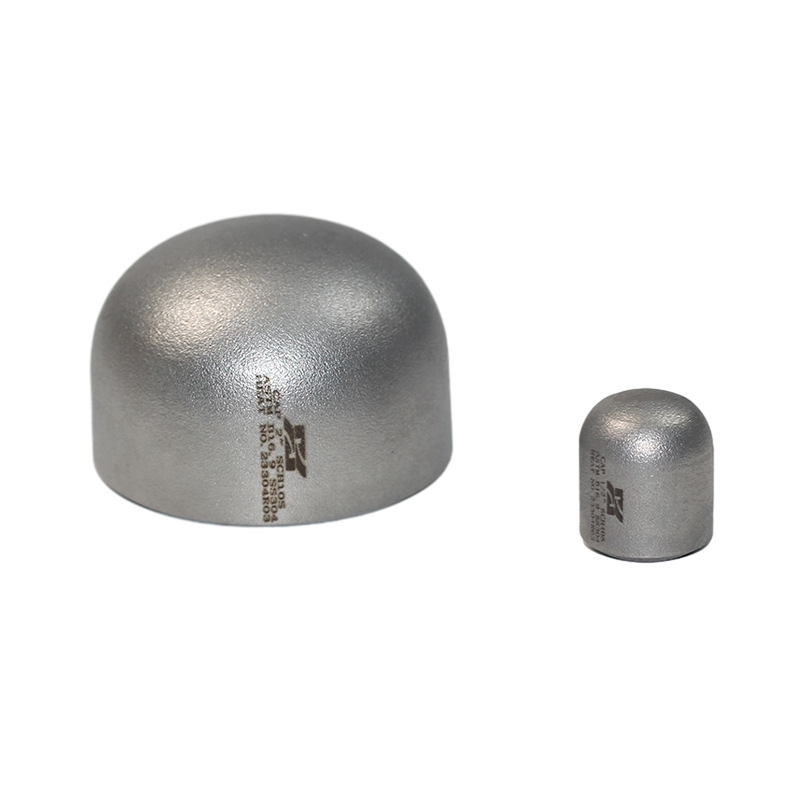

Tutup pipa stainless steel tekanan tinggi (tutup ujung) untuk pembuluh tekanan

Tutup pipa stainless steel tekanan tinggi (tutup ujung) untuk pembuluh tekanan

Perlengkapan pipa yang digunakan untuk mengelas di ujung pipa ujung pipa untuk menutupi pipa disebut tutup pipa stainless steel (tutup ujung). Biasanya terbuat dari bahan stainless steel, yang tahan korosi dan tahan suhu tinggi.

Klasifikasi Tutup Pipa Stainless Steel:

1. Tutup Bulat Pipa Stainless Steel: Tutup bundar adalah jenis tutup yang paling umum dan banyak digunakan dalam produksi industri. Biasanya, bagian bawahnya dilas ke bagian atas wadah. Bidang umum termasuk gas cair, tangki penyimpanan, penyimpanan bawah tanah, dll.

2. Tutup oval pipa stainless steel: Tutup oval banyak digunakan dalam industri makanan, obat -obatan, dan farmasi dan acara -acara lainnya dengan persyaratan kebersihan tinggi. Strukturnya mirip dengan tutup bundar tetapi dengan jari -jari yang lebih besar.

3. Tutup Soket Pipa Stainless Steel: Tutup soket terdiri dari bagian silindris dan bagian semu-spherical di bagian bawah. Tutup soket cocok untuk aplikasi dalam kondisi tekanan tinggi dan suhu tinggi.

Penggunaan tutup pipa stainless steel (tutup ujung):

1. Airtightness yang baik dari wadah: Tutup pipa stainless steel (tutup ujung) mengadopsi teknologi pengelasan, yang secara efektif dapat mencegah kebocoran gas atau cairan dalam wadah dan memastikan kedap udara material dalam wadah.

2. Can menahan tekanan internal tertentu: Kepala dilemparkan dengan baja tahan karat berdinding tebal berkualitas tinggi dan terhubung ke wadah dengan pengelasan, yang dapat menahan banyak tekanan. Ketika wadah bekerja secara normal, tekanan internal akan bertindak di kepala. Tutup pipa stainless steel (tutup ujung) harus dapat menahan tekanan internal yang tinggi untuk memastikan pengoperasian wadah yang stabil dan aman.

3. Dapat menahan tekanan eksternal tertentu: biasanya wadah bukan unit independen dan perlu bekerja dalam kombinasi dengan unit lain. Pada saat ini, selain memiliki tekanan internal tertentu, beberapa wadah juga harus dapat menahan tekanan eksternal untuk memastikan keamanan seluruh sistem.

4. Percantik penampilan: Penampilan tutup pipa stainless steel (tutup ujung) dapat dirancang sesuai kebutuhan untuk mempercantik penampilan tangki penyimpanan dan memenuhi persyaratan lanskap.

Ringkasan:

Tutup pipa stainless steel banyak digunakan dalam berbagai sistem pipa, seperti pipa pasokan air, pipa gas, pipa kimia, dll. Mereka dapat digunakan untuk menyegel port pipa untuk mencegah zat asing memasuki pipa selama perawatan dan pembersihan. Selain itu, tutup pipa stainless steel dapat digunakan untuk pengujian tekanan gas atau cairan untuk memastikan integritas dan keamanan sistem pipa.

Sebelumnya ：Analisis masalah umum dalam pembuatan tutup ujung tabung stainless
BERIKUTNYA:No next article

Perkenalan

Tutup pipa
Barang	Tutup pipa stainless steel
Standar	ASTM, ASME, DIN, GOST, JIS, dll.
Bahan	Baja karbon, baja paduan, baja tahan karat dll
Permukaan	Peledakan pasir
Jenis	Pembentukan dingin
ukuran	NP 1/2-24 "
Waktu pengiriman	Dalam 5-30 hari setelah menerima prabayar
Sedang mengemas	Kotak kayu, palet kayu, dll
Aplikasi	Saluran pipa pasokan air, saluran pipa gas, pipa industri kimia, dll.

304/306 Tutup ButtwelD Baja Tanpa Daya

Unit: IncH

TOPI				JaDwal 10s (S/10s)			JaDwal 40 -an (S/40S atau STD)			Jadwal 80 -an (S/80 -an atau XH)
Np	D	H	h	d	T	Berat kira -kira	d	T	Berat kira -kira	d	T	Berat kira -kira
1/2	0.840	1.00	0.740	0.674	0.083	0.090	0.622	0.109	0.100	0.546	0.147	0.110
3/4	1.050	1.00	0.680	0.884	0.083	0.120	0.824	0.113	0.130	0.742	0.154	0.140
1	1.315	1.50	1.100	1.097	0.109	0.190	1.049	0.133	0.280	0.957	0.179	0.290
1 1/4	1.660	1.50	1.020	1.442	0.109	0.280	1.380	0.140	0.380	1.278	0.191	0.390
1 1/2	1.900	1.50	0.950	1.682	0.109	0.310	1.610	0.145	0.500	1.500	0.200	0.540
2	2.375	1.50	0.930	2.157	0.109	0.380	2.067	0.154	0.600	1.939	0.218	0.750
2 1/2	2.875	1.50	0.680	2.635	0.120	0.560	2.469	0.203	1.000	2.323	0.276	1.120
3	3.500	2.00	1.020	3.260	0.120	0.880	3.068	0.216	1.560	2.900	0.300	1.870
3 1/2	4.000	2.5	1.400	3.760	0.120	1.250	3.548	0.226	2.250	3.364	0.318	2.500
4	4.500	2.5	1.260	4.260	0.120	1.440	4.026	0.237	2.690	3.826	0.337	3.540
5	5.563	3.00	1.480	5.295	0.134	2.250	5.047	0.258	4.060	4.813	0.375	5.630
6	6.625	3.50	1.700	6.357	0.134	3.000	6.065	0.280	7.120	5.761	0.432	10.000
8	8.625	4.00	1.680	8.329	0.148	5.500	7.981	0.322	12.500	7.625	0.500	16.380
10	10.750	5.00	2.130	10.420	0.165	10.800	10.020	0.365	20.300	9.750	0.500	27.300
12	12.750	6.00	2.630	12.390	0.180	14.400	12.00	0.375	28.800	11.750	0.500	36.600
14	14.000	6.50	2.810	13.624	0.188	18.000	13.250	0.375	35.700	13.000	0.500	48.000
16	16.000	7.00	2.810	15.624	0.188	32.000	15.250	0.375	48.500	15.000	0.500	65.000
18	18.000	8.00	3.310	17.624	0.188	39.600	17.250	0.375	59.400	17.000	0.500	79.200
20	20.000	9.00	3.810	19.564	0.218	60.000	19.250	0.375	75.000	19.000	0.500	88.000
24	24.000	10.50	4.310	23.500	0.250	76.000	23.250	0.375	98.000	23.000	0.500	135.000
