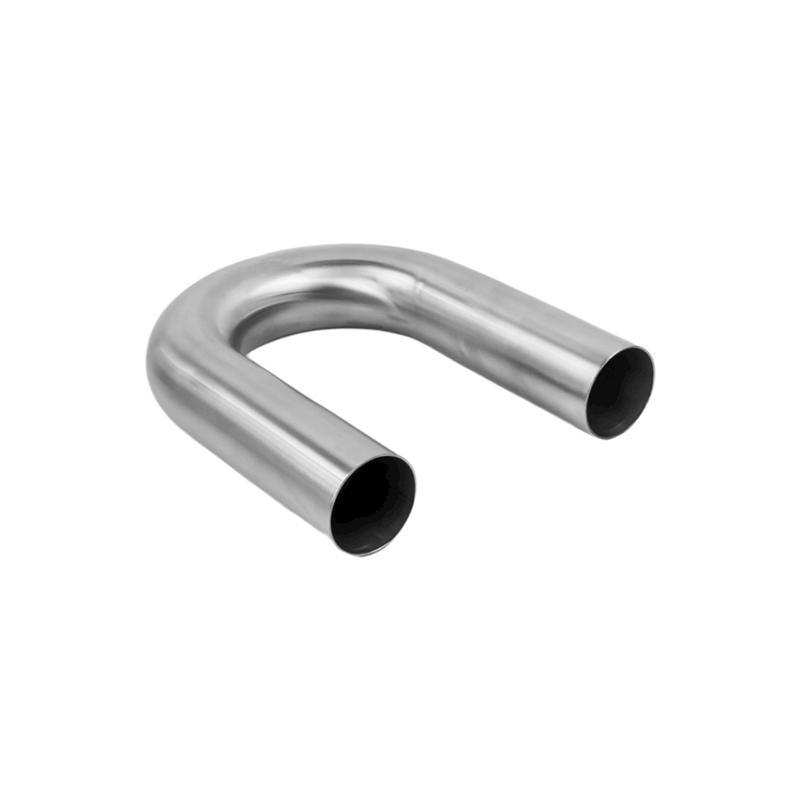

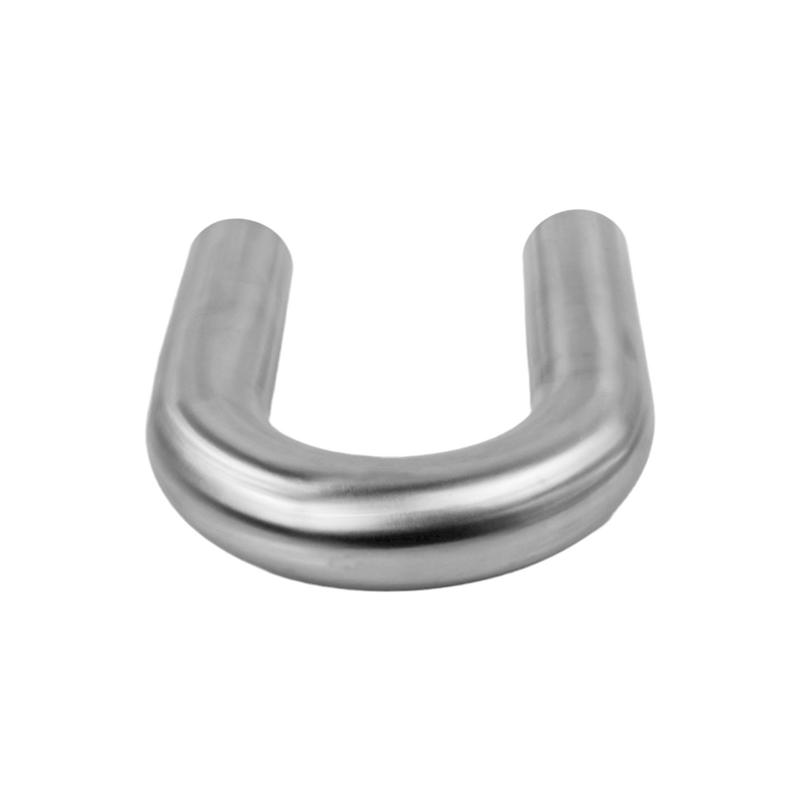

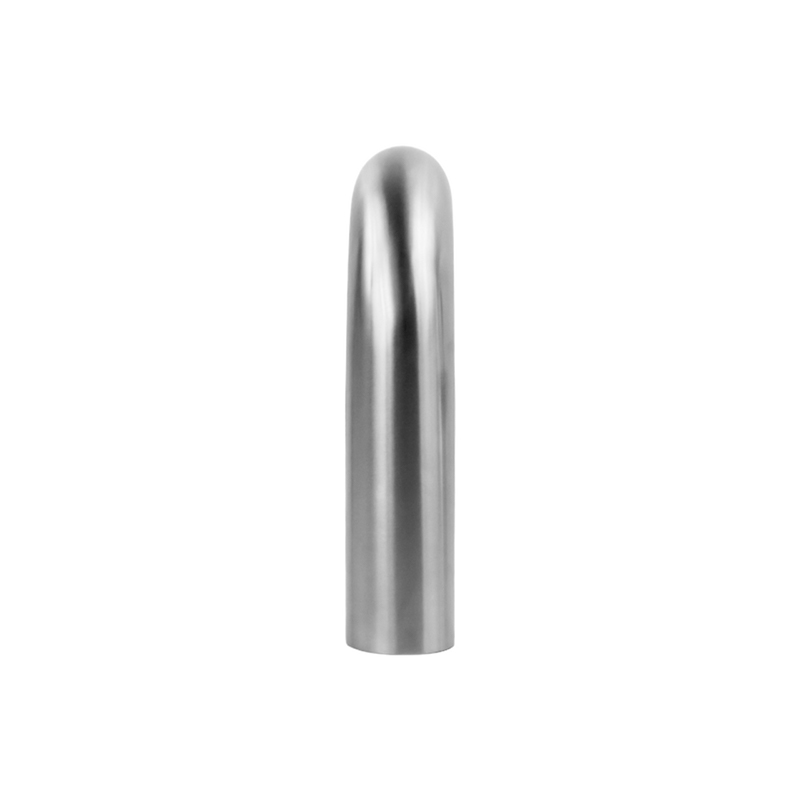

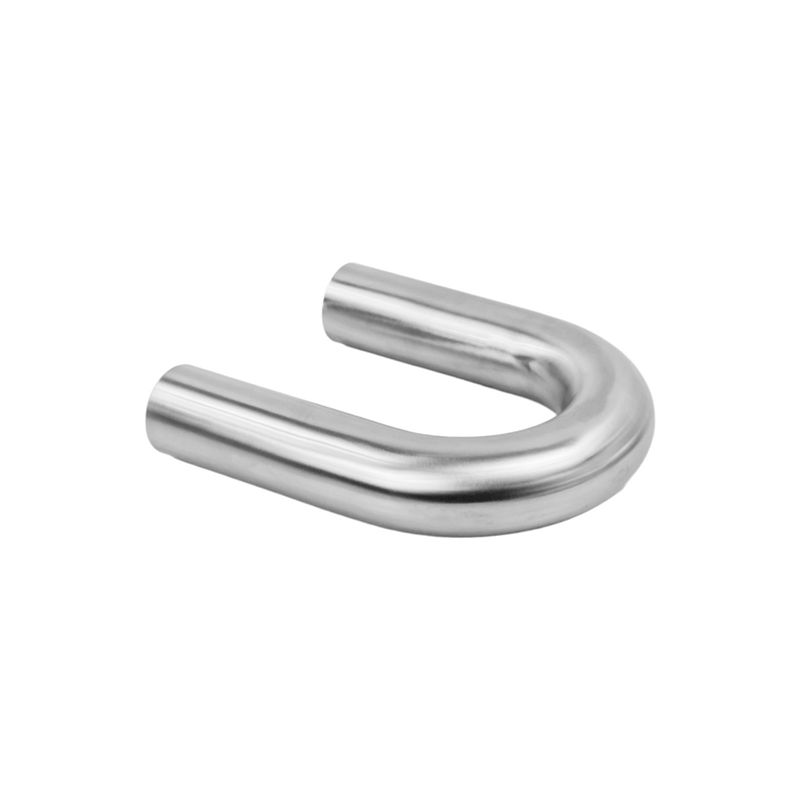

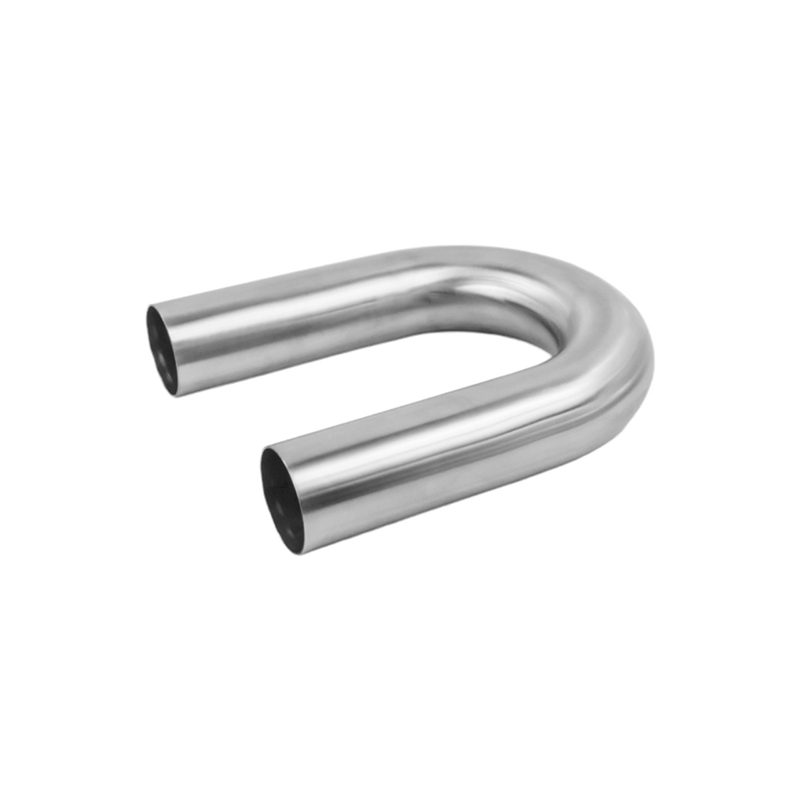

Food Grade 304 Stainless Steel 180 ° Radius Tube Tik

Food Grade 304 Stainless Steel 180 ° Radius Tube Tik

Sistem perpipaan seringkali merupakan jaringan belokan yang kompleks, perubahan ketinggian, perlengkapan, dll., Jarang berjalan dalam garis lurus antara proses, dan penggunaan ideal yang ideal dalam desain atau proyek memainkan peran penting dalam fungsi yang tepat dari sistem jadi.

180 ° mandel tikungan terbuat dari tabung baja stainless grade 304 premium yang dipoles menggunakan sapi mandel CNC dan mandrel kustom mati untuk memberikan tikungan yang baik tanpa kerutan atau goresan, ujungnya dipotong laser dan tikungan kemudian dipoles halus dengan 180 grit akhirnya dibersihkan secara ultrasonik.

Stainless steel 304-grade sangat tahan terhadap korosi dan abrasi, memastikan kinerja yang tahan lama, dan mudah dilas ke banyak bagian lain dengan alat pengelasan umum, meskipun pengelasan MIG atau TIG direkomendasikan untuk hasil yang baik.

Tekuk Stainless Steel LR (Radius Panjang) memiliki dimensi tengah-ke-wajah berdiameter 1,5 x. Mereka adalah jenis siku yang umum dan digunakan ketika ruang tersedia dan aliran lebih kritis.

Tekuk pipa radius baja stainless 180 ° panjang digunakan dalam banyak aplikasi seperti kilang minyak, sistem manajemen air limbah, industri pengolahan makanan, industri petrokimia, dan terutama dalam sistem pengangkutan pneumatik.

Fitur tikungan mandrel 80 °

bebas kerutan, tidak ada tonjolan start-up, tidak ada goresan atau penilaian, ovalitas yang sangat rendah, permukaan estetika visual, ekstensi kaki di setiap sisi, tepi gergaji yang debur.

Sebelumnya ：Dinding tebal 180 derajat baja stainless mandrel menekuk kaki panjang
BERIKUTNYA:Las pantat stainless steel disikat

Perkenalan

180 ° Radius Tube Tumpuk Panjang
Barang	Baja stainless 180 ° panjang jari -jari tikungan tabung
Standar	GB/5237-2008, ASME B16.9; GB12459; DIN2615; GOST17375; Jis B2311
Bahan	Stainless Steel 304/316
Permukaan	Dipoles
Jenis	Lasan
ukuran	NPS 1/2-42 "
Waktu pengiriman	Dalam 5-30 hari setelah menerima prabayar
Sedang mengemas	Kotak karton tas gelembung
Aplikasi	Sistem Knalpot Mobil, Aksesori Mesin, Minyak, Industri Kimia, Konservasi Air, dll.

NPS	O.D.	A	K	Ketebalan dinding
				Lampu Dinding	Sch 20	Sch 30	Std	Sch 40	Sch 60	X-sig	Sch 80	Sch 100	Sch 120	Sch 140	Sch 160	Xx Stg
1/2	0.840	1 1/2	1 7/8	0.083	-	-	0.109	0.109	-	0.147	0.147	-	-	-	0.188	0.294
3/4	1.050	1 1/8	1 11/16	0.083	-	-	0.113	0.113	-	0.154	0.154	-	-	-	0.219	0.308
1	1.315	1 1/2	2 3/16	0.109	-	-	0.133	0.133	-	0.179	0.179	-	-	-	0.250	0.358
1 1/4	1.660	1 7/8	2 3/4	0.109	-	-	0.140	0.140	-	0.191	0.191	-	-	-	0.250	0.382
1 1/2	1.900	2 1/4	3 1/4	0.109	-	-	0.145	0.145	-	0.200	0.200	-	-	-	0.281	0.400
2	2.375	3	4 3/16	0.109	-	-	0.154	0.154	-	0.218	0.218	-	-	-	0.344	0.436
2 1/2	2.875	3 3/4	5 3/16	0.120	-	-	0.203	0.203	-	0.276	0.276	-	-	-	0.375	0.552
3	3.500	4 1/2	6 1/4	0.120	-	-	0.216	0.216	-	0.300	0.300	-	-	-	0.438	0.600
3 1/2	4.000	5 1/4	7 1/4	0.120	-	-	0.216	0.216	-	0.318	0.318	-	-	-	-	0.636
4	4.500	6	8 1/4	0.120	-	-	0.237	0.237	-	0.337	0.337	-	0.438	-	0.531	0.674
5	5.563	7 1/2	10 5/16	0.134	-	-	0.258	0.258	-	0.375	0.375	-	0.500	-	0.625	0.750
6	6.625	9	12 5/16	0.134	-	-	0.280	0.280	-	0.432	0.432	-	0.562	-	0.719	0.864
8	8.625	12	16 5/16	0.148	0.250	0.277	0.322	0.322	0.406	0.500	0.500	0.594	0.719	0.812	0.906	0.875
10	10.750	15	20 3/8	0.165	0.250	0.307	0.365	0.365	0.500	0.500	0.594	0.719	0.844	1.000	1.125	1.000
12	12.750	18	24 3/8	0.180	0.250	0.330	0.375	0.406	0.562	0.500	0.688	0.844	1.000	1.125	1.312	1.000
14	14.000	21	28	0.250	0.312	0.375	0.375	0.438	0.594	0.500	0.750	0.938	1.094	1.250	1.406	-
16	16.000	24	32	0.250	0.312	0.375	0.375	0.500	0.656	0.500	0.844	1.031	1.219	1.438	1.594	-
18	18.000	27	36	0.250	0.312	0.438	0.375	0.562	0.750	0.500	0.938	1.156	1.375	1.562	1.781	-
20	20.000	30	40	0.250	0.375	0.500	0.375	0.594	0.812	0.500	1.031	1.281	1.500	1.750	1.969	-
24	24.000	36	48	0.250	0.375	0.562	0.375	0.688	0.969	0.500	1.219	1.531	1.812	2.062	2.344	-
30	30.000	45	60	0.312	0.500	0.625	0.375	-	-	0.500	-	-	-	-	-	-
36	36.000	54	-	0.312	0.500	0.625	0.375	0.750	-	0.500	-	-	-	-	-	-
42	42.000	63	-	-	-	-	0.375	-	-	0.500	-	-	-	-	-	-
