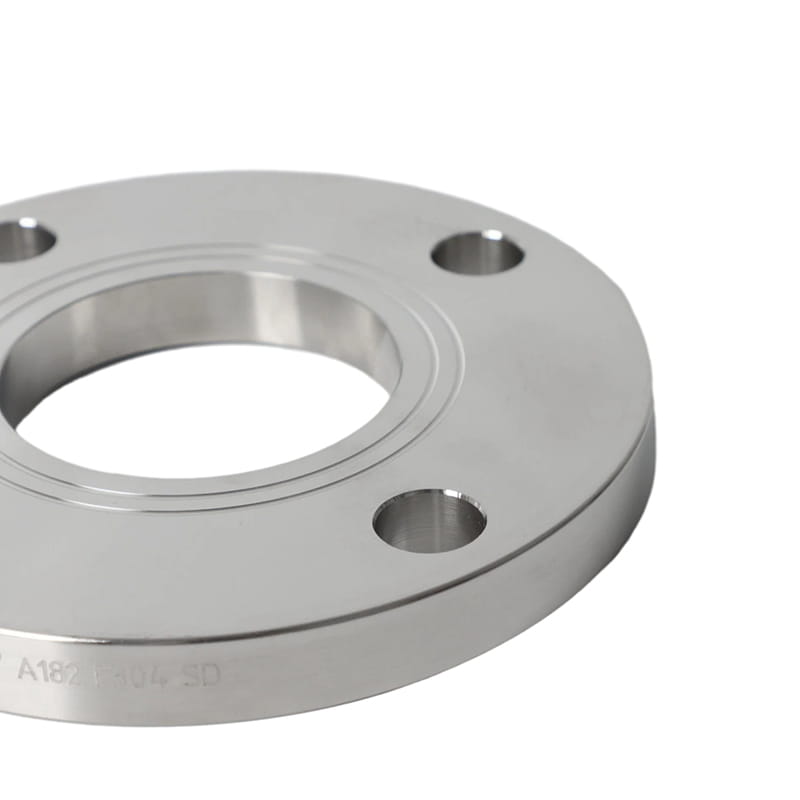

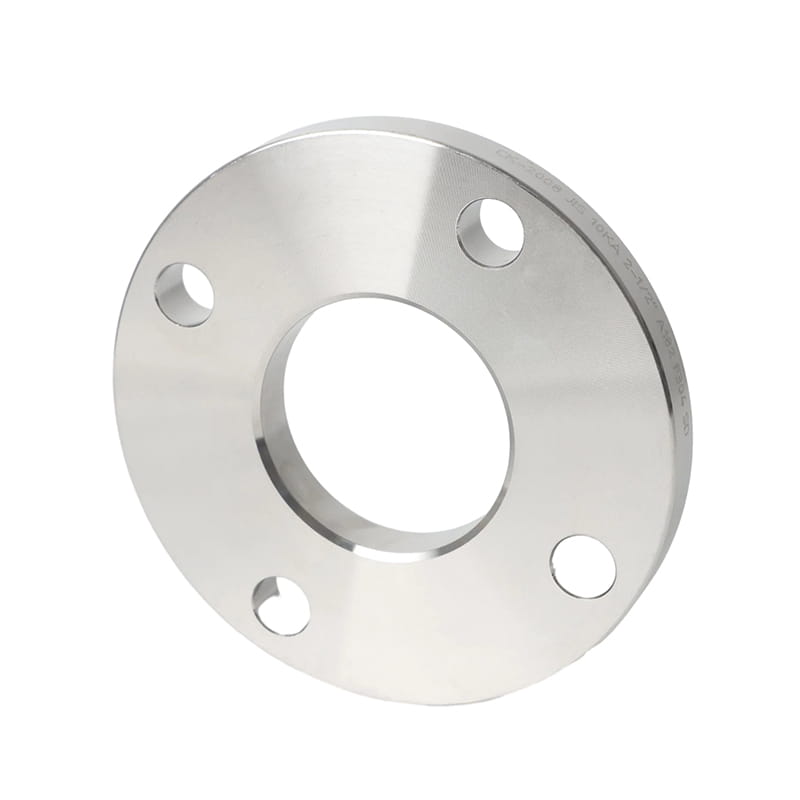

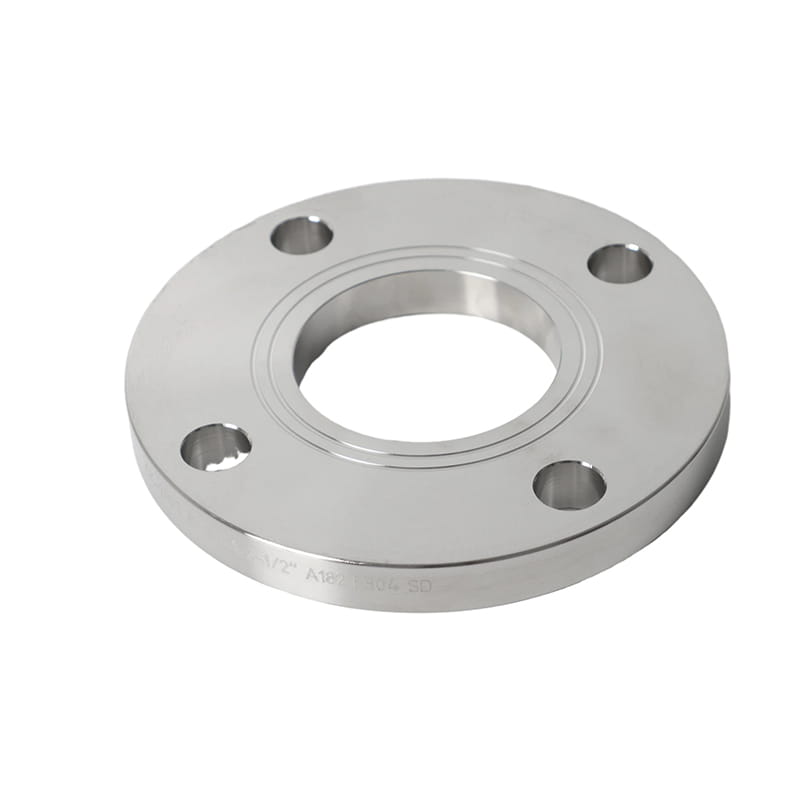

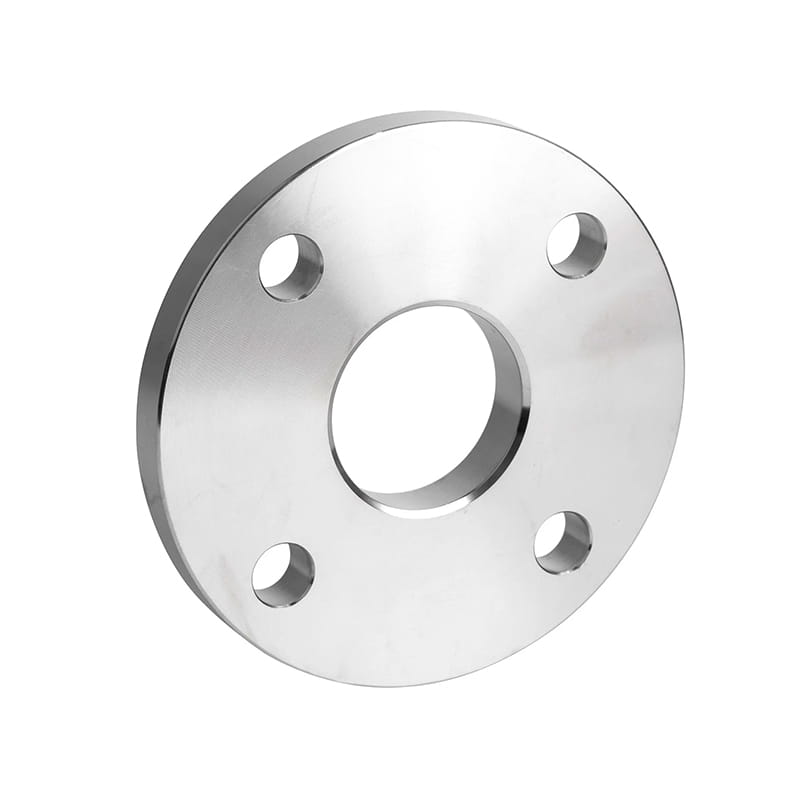

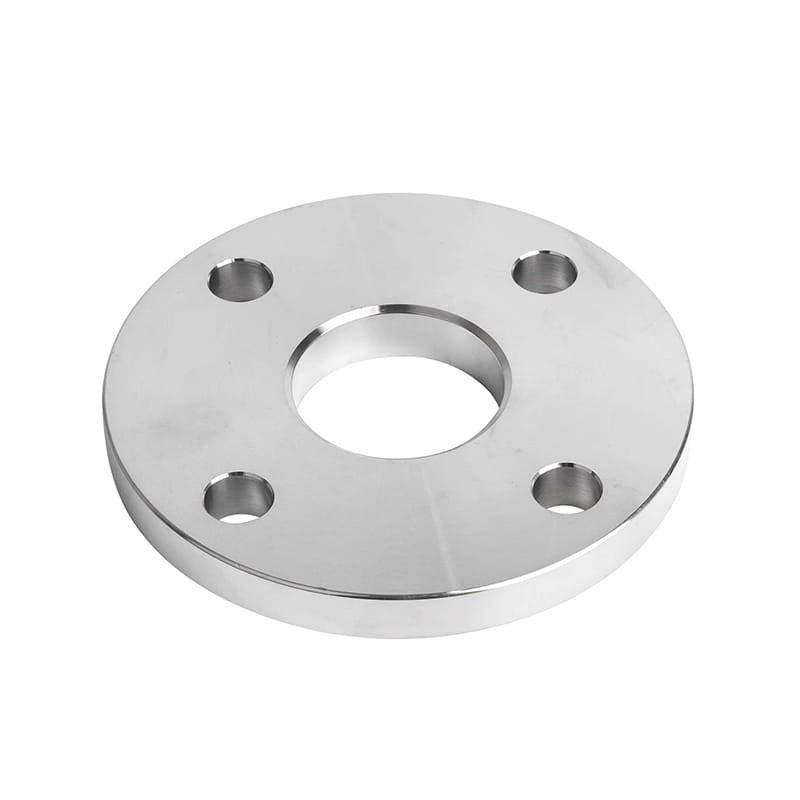

Flensa pelat baja karbon dengan lubang baut di sekitarnya

Flensa pelat baja karbon dengan lubang baut di sekitarnya

Piring flensa adalah jenis pengikat yang digunakan untuk menyatukan dua objek, biasanya dibuat dari logam, berfungsi sebagai konektor penting untuk pipa dan peralatan. Menampilkan pelat melingkar datar dengan lubang baut, mereka memastikan lampiran yang aman.

Mereka menawarkan pemasangan dan penghapusan yang mudah, memfasilitasi pemeliharaan. Sistem ini terdiri dari dua bagian: satu ujung pipa dan flensa pelat. Proses ini bekerja dengan mengelas pelat datar dan melingkar - flensa pelat - ke salah satu ujung pipa dan kemudian mengikatnya ke pipa lain bersama dengan paking di antaranya. Desain datar mereka memastikan distribusi tekanan yang seragam, mempromosikan segel yang andal di lingkungan bertekanan tinggi.

Flensa pelat serba guna, dan kompatibel dengan berbagai bahan, membuatnya cocok untuk aplikasi industri yang beragam. Banyak digunakan dalam industri seperti petrokimia dan manufaktur, flensa pelat berkontribusi terhadap koneksi yang kuat dan tahan bocor, meningkatkan efisiensi dan keamanan transportasi cairan dan pemrosesan dalam pengaturan industri.

Meja flensa dapat dengan mudah dibuat dengan memotong dan membentuk flensa piring. Oleh karena itu, dibandingkan dengan jenis flensa lainnya, mereka relatif murah, menjadikannya pilihan yang hemat biaya. Mereka juga dapat menyesuaikan mereka untuk memenuhi kebutuhan aplikasi tertentu, seperti tingkat dan ukuran tekanan yang berbeda.

Sebelumnya ：No previous article
BERIKUTNYA:Flensa pelat stainless steel memungkinkan untuk dibaut ke pipa lain

Perkenalan

Standar	(1) Standar Amerika ASME/ANSI B 16.5, ASME B 16.47 Seri A (MSS SP 44), ASME B 16.47 Seri B (API 605) (2) Standar Inggris BS 3293, BS 1560, BS 4504, BS 10 (3) Standar Jerman DIN2630, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2627, DIN2628, DIN2629 (4) Standar Italia UNI 2280, UNI 2281, UNI 2282, UNI 2283, UNI 2284 (5) Standar Rusia, Australia, Jepang GOST 12821-80, AS2129, JIS B2220 / KS B1503
Bahan	(1) Stainless Steel: ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316TI, 310, 310S, 321, 321H, 317, 347, 347H, 904L; (2) Duplex & Super Duplex Steel: ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 (3) Baja karbon: ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 GR.70 A36, A694 F42, F46, F52, F60, F65, F706; (4) baja karbon suhu rendah: ASTM A350, LF2, LF3; (6) baja paduan: ASTM / ASME A / SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91; (7) Baja paduan tembaga: ASTM SB 61, SB62, SB151, SB152 UNS No. C 70600 (CU-NI 90/10), C 71500 (Cu-Ni 70/30), UNS No. C 10100, 10200, 10300, 10800, 12000, 12200; (8) Paduan Nikel: ASTM SB564, SB160, SB472, SB162 Nickel 200 (UNS No. N02200), Nikel 201 (UNS No. N02201), Monel 400 (UNS No. No. N04400), Monel 500 (UNS No. N05500), No. No. No. No.28), No. No. No. No. No. No. No. No. Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276), Paduan 20 (UNS No. N08020)
Permukaan	Cat hitam minyak, cat anti-rust, berlapis seng, transparan kuning, dingin dan hot dip galvanis
Jenis	dipalsukan, dirawat panas, dan mesin
ukuran	1 "-12"
Waktu pengiriman	Dalam 5-30 hari setelah menerima prabayar
Sedang mengemas	Kotak kayu
Aplikasi	Ini berlaku untuk kesempatan ketika medium mudah terbakar, eksplosif, beracun dan tekanan tinggi, termasuk minyak dan gas, bahan kimia, petrokimia, dan pembangkit listrik, bahan bakar atau pipa air, dll.

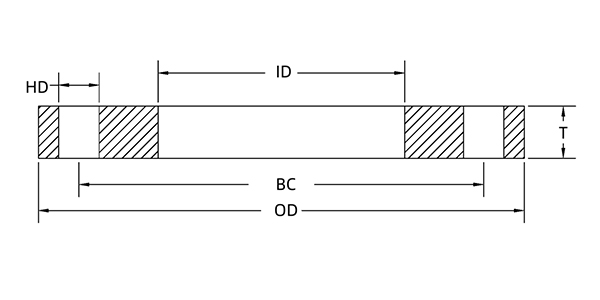

Ukuran pipa nominal	KETEBALAN	Di luar dia. (OD)	Di dalam dia. (PENGENAL)	Jumlah lubang	Hole dia.	Lingkaran baut	Berat pengiriman
Di dalam	Timah)	Od (dalam)	Id (dalam)	Lubang	HD (dalam)	BC (dalam)	Dalam pound
½	0.55	3.50	0.88	4	0.62	2.38	1.17
¾	0.552	3.88	1.09	4	0.62	2.75	1.45
1	0.500	4.25	1.36	4	0.62	3.12	1.73
1 ¼	0.500	4.62	1.70	4	0.62	3.50	2.00
1 ½	0.500	5.00	1.95	4	0.62	3.88	2.32
2	0.500	6.00	2.44	4	0.75	4.75	3.28
2 ½	0.500	7.00	2.94	4	0.75	5.50	4.50
3	0.500	7.50	3.57	4	0.75	6.00	4.88
3 ½	0.500	8.50	4.07	8	0.75	7.00	6.04
4	0.500	9.00	4.60	8	0.75	7.50	6.57
5	0.500	10.00	5.66	8	0.88	8.50	7.31
6	0.500	11.00	6.72	8	0.88	9.50	8.24
8	0.500	13.5	8.72	8	0.88	11.75	11.83
10	0.625	16.00	10.88	12	1.00	14.25	18.39
12	0.625	19.00	12.88	12	1.00	17.00	26.80
14	0.625	21.00	14.14	112	1.12	18.75	33.05
16	0.630	23.50	16.16	16	1.12	21.25	47.45
18	0.750	25.00	18.18	16	1.25	22.75	60.00
20	0.750	27.50	20.20	20	1.25	25.00	73.76
24	1.000	32.00	24.25	20	1.38	29.50	92.64
30	1.000	38.75	30.25	28	1.38	36.00	124.16
36	1.250	46.00	36.25	32	1.62	42.75	207.40
