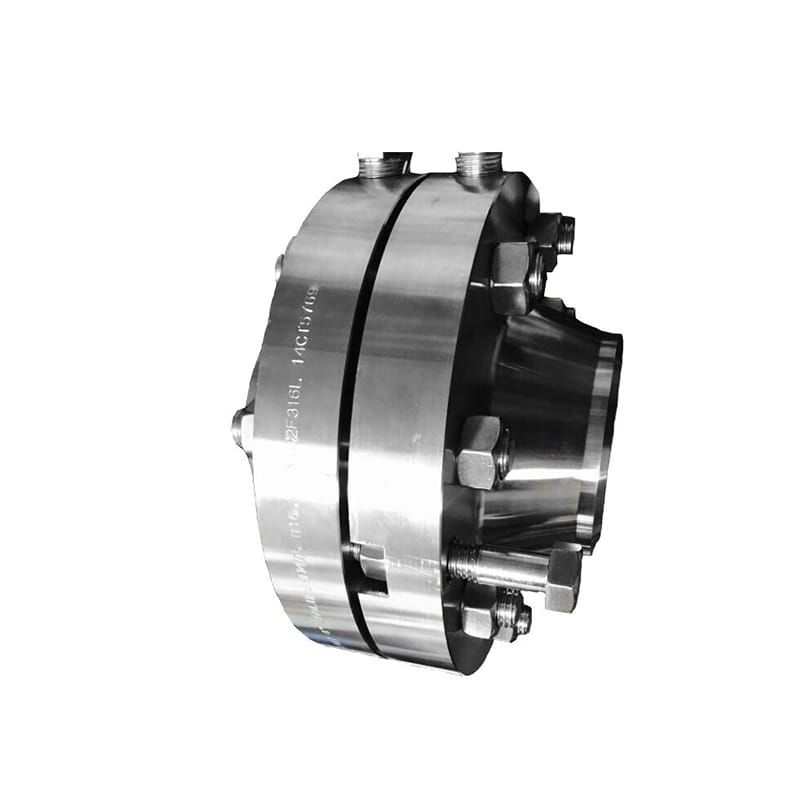

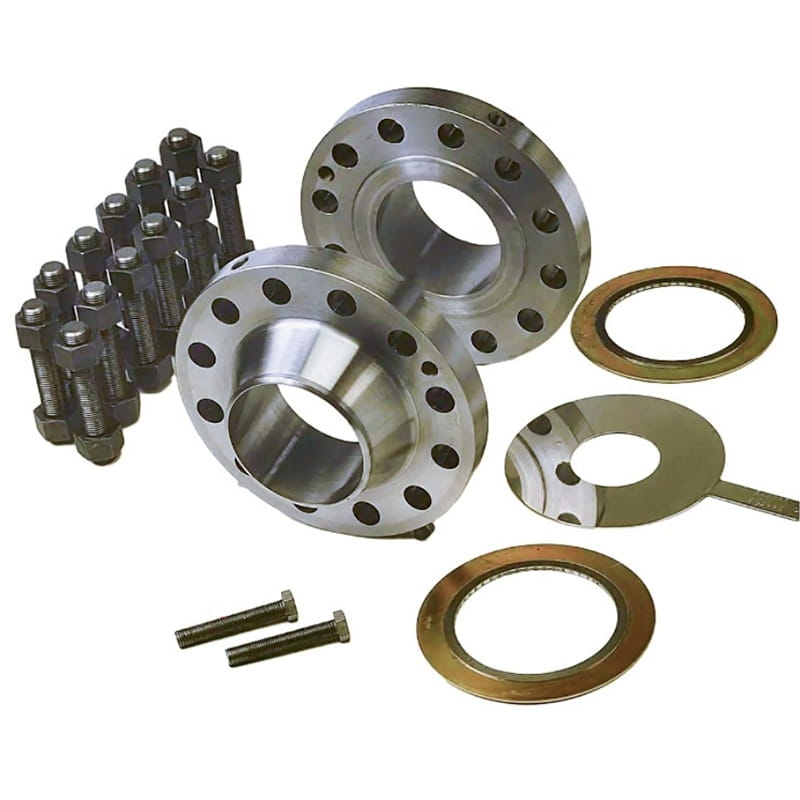

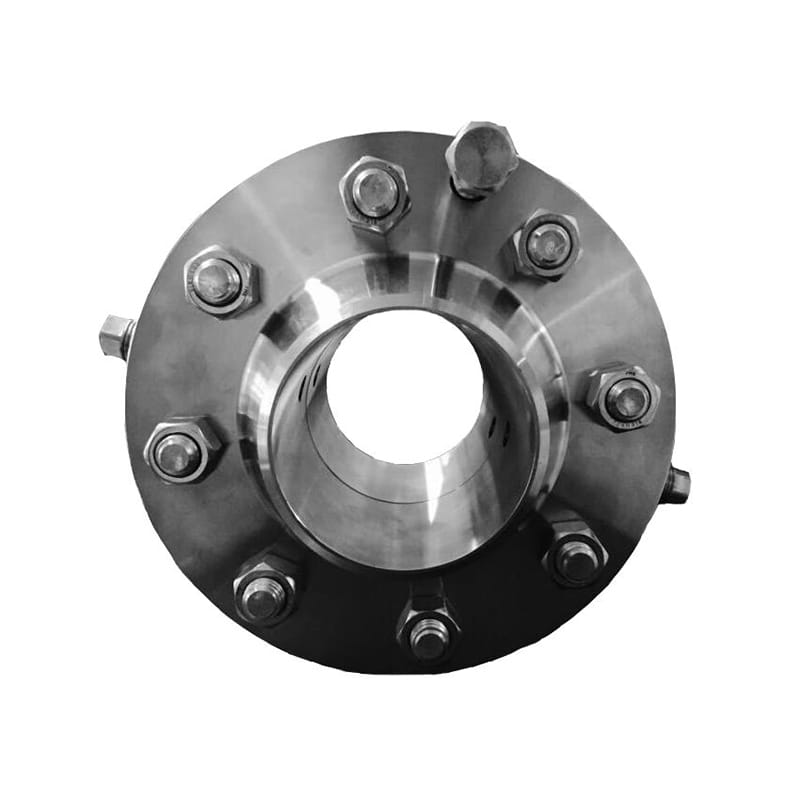

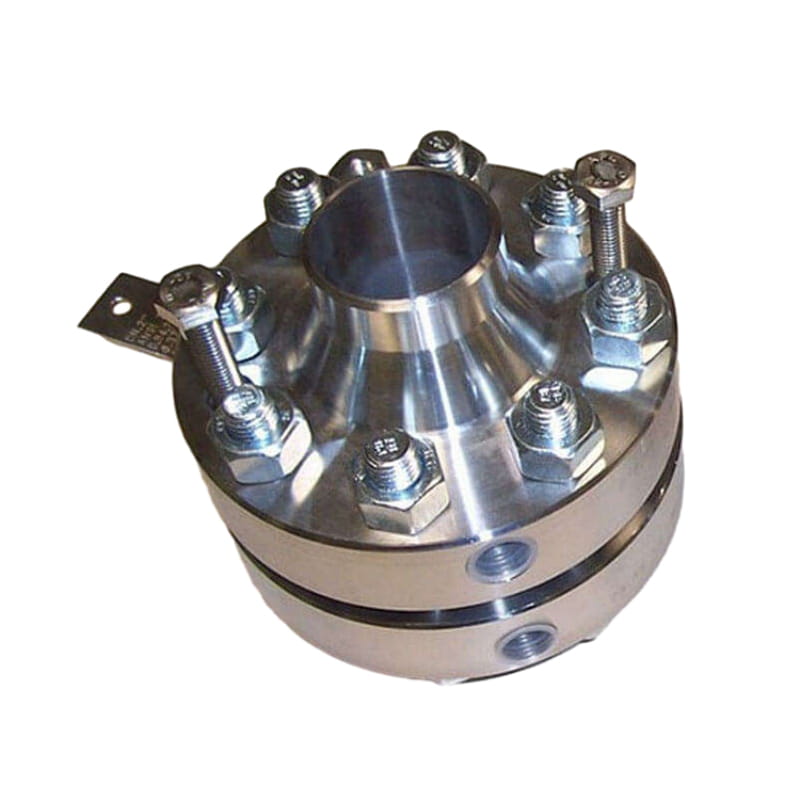

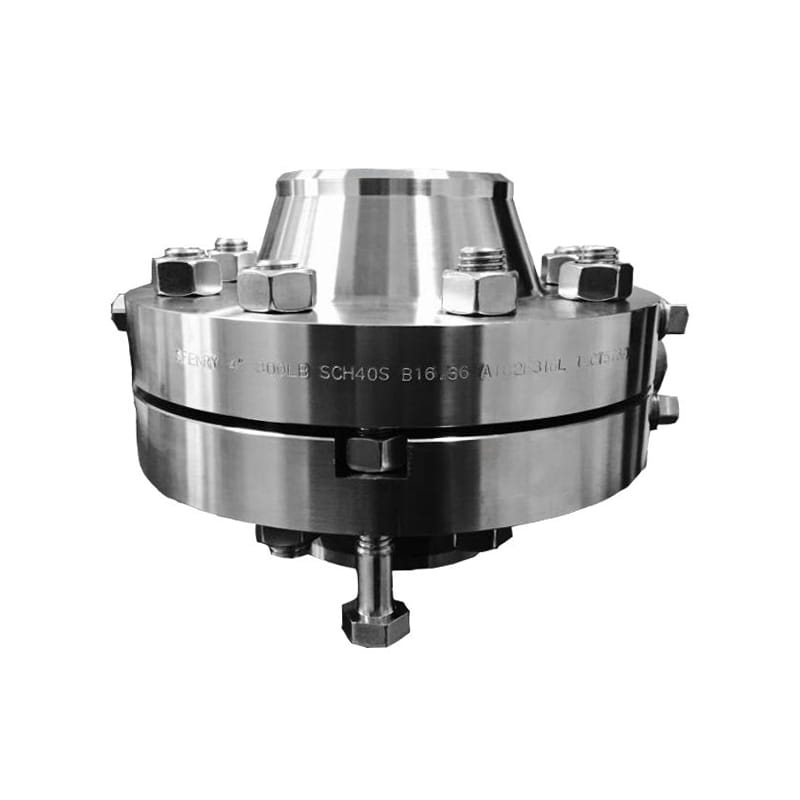

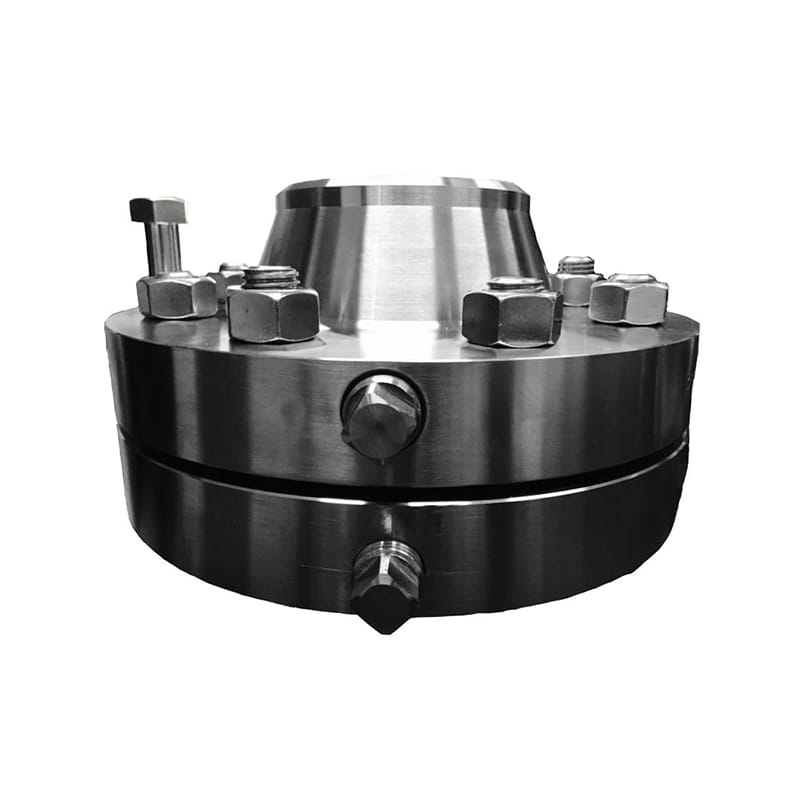

Flensa lubang adalah salah satu cara ekonomis untuk mengukur aliran. Mereka adalah elemen penting dalam sistem perpipaan, diposisikan di antara bagian pipa. Flensa lubang berisi pelat lubang yang terbuat dari 316 baja tahan karat antara tailpiece dan bagian benang penyatuan.
Pelat orifice dengan lubang digunakan untuk kontrol aliran dan pengurangan aliran. Pelat orifice dapat bosan untuk spesifikasi atau dibiarkan kosong. Pasangan tekanan biasanya pada 2 sisi, langsung berlawanan satu sama lain, dan dikerjakan menjadi flensa lubang. Ini membuat pembawa lubang atau tappings terpisah di dinding pipa tidak perlu.
Flensa lubang yang dibangun dari bahan tahan lama seperti karbon atau stainless steel, memastikan umur panjang dan keandalan dalam kondisi operasional yang beragam. Mereka memainkan peran penting dalam aplikasi yang membutuhkan laju aliran yang tepat. Banyak digunakan dalam industri seperti: bahan kimia dan petrokimia, fasilitas gas alam cair, daya, generasi sistem kontrol aliran, dll.
Perkenalan
| Standar | ASME B16.5, ASME B16.36, ASME B16.47,MSS-44, API605, API6a, EN1092-1, DIN 2527, DIN2573, DIN 2575, DIN 2560, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, DIN 2673, DIN 2652, DIN 2653, DIN 2655m DIN 2656, DIN 2641, DIN 2642, DIN 2502, DIN2503, DIN 2565, DIN 2566, DIN 2567, DIN 2568, DIN 2569, DIN 2627, DIN 2628, DIN2629, DIN 2638, DIN 243, DIN 2544, DIN 2545, DIN 28115, DIN 28117, DIN 2558, DIN 2561, DIN 86029, DIN 86057, BS 1560, BS 4504-3.1, GOST12820, GOST12821, JIS B2220, JIS B2201. dll. |
| Bahan | 1020, 1045, 16mn, 25crmo, 42crmo, SS304, SS316, 17-4, kuningan MS58, ALU 6061, dll |
| Permukaan | Perlakuan permukaan biasanya menghitam; Pemolesan |
| Jenis | Mati penempaan/penempaan gratis, pemesinan CNC |
| ukuran | 1 "-24" |
| Waktu pengiriman | Dalam 5-30 hari setelah menerima prabayar |
| Sedang mengemas | Kotak karton atau kotak kayu |
| Aplikasi | Terutama digunakan dalam penambangan, metalurgi, semen, bahan kimia, konstruksi, bahan bangunan, tenaga listrik, telekomunikasi, tekstil, dan departemen transportasi. |
Kelas 300

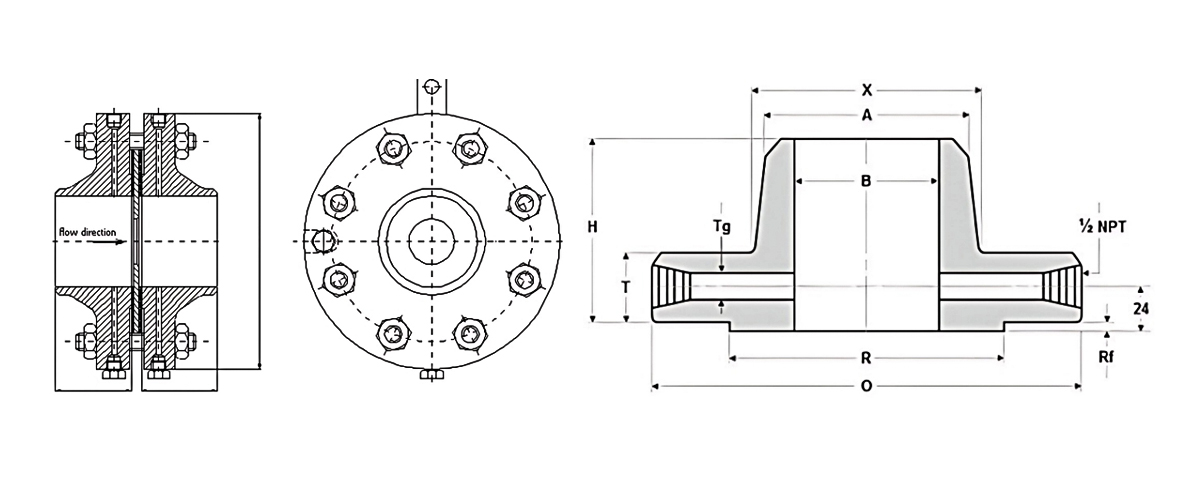

| NPS | Dia. | Flensa tebal. | HUB HAID | Leher las od | Panjang leher pengelasan | RF Dia. | Tinggi rf | BAUT | Lubang lubang dia | Tidak ada baut | Dia Stud Baut | Panjang Stud RF | Ukuran lubang | Ukuran stud iso | Berat di kg |
| - | HAI | T | X | A | H | R | - | - | Tg | - | - | - | - | - | - |
| 1 | 125 | 36.6 | 54 | 33.4 | 81 | 50.8 | 2 | 88.9 | 6.4 | 4 | 5/8 | 125 | 3/4 | M16 | 4.5 |
| 1 ½ | 155 | 36.6 | 70 | 48.3 | 84 | 73 | 2 | 114.3 | 6.4 | 4 | 3/4 | 135 | 7/8 | M20 | 6.5 |
| 2 | 165 | 36.6 | 84 | 60.3 | 84 | 92.1 | 2 | 127 | 6.4 | 8 | 5/8 | 125 | 3/4 | M16 | 7 |
| 2 ½ | 190 | 36.6 | 100 | 73 | 87 | 104.8 | 2 | 149.2 | 6.4 | 8 | 3/4 | 135 | 7/8 | M20 | 7.5 |
| 3 | 210 | 36.6 | 117 | 88.9 | 87 | 127 | 2 | 168.3 | 9.5 | 8 | 3/4 | 135 | 7/8 | M20 | 9.4 |
| 4 | 255 | 36.6 | 146 | 114.3 | 90 | 157.2 | 2 | 200 | 12.7 | 8 | 3/4 | 135 | 7/8 | M20 | 13.2 |
| 6 | 320 | 36.6 | 206 | 168.3 | 98 | 215.9 | 2 | 269.9 | 12.7 | 12 | 3/4 | 135 | 7/8 | M20 | 14.6 |
| 8 | 380 | 39.7 | 260 | 219.1 | 110 | 269.9 | 2 | 330.2 | 12.7 | 12 | 7/8 | 145 | 1 | M24 | 30 |
| 10 | 445 | 46.1 | 321 | 273 | 116 | 323.8 | 2 | 387.3 | 12.7 | 16 | 1 | 165 | 11/8 | M27 | 41 |
| 12 | 520 | 49.3 | 375 | 323.8 | 129 | 381 | 2 | 450.8 | 12.7 | 16 | 11/8 | 180 | 11/4 | M30 | 62 |
| 14 | 585 | 52.4 | 425 | 355.6 | 141 | 412.8 | 2 | 514.4 | 12.7 | 20 | 11/8 | 185 | 11/4 | M30 | 84 |
| 16 | 650 | 55.6 | 483 | 406.4 | 144 | 469.9 | 2 | 571.5 | 12.7 | 20 | 11/4 | 195 | 13/8 | M33 | 111 |
| 18 | 710 | 58.8 | 533 | 457 | 1557 | 533.4 | 2 | 628.6 | 12.7 | 24 | 11/4 | 205 | 13/8 | M33 | 138 |
| 20 | 775 | 62 | 587 | 508 | 160 | 584.2 | 2 | 685.8 | 12.7 | 24 | 11/4 | 215 | 13/8 | M33 | 171 |
| 24 | 915 | 68.3 | 702 | 610 | 167 | 692.2 | 2 | 812.8 | 12.7 | 24 | 11/2 | 240 | 15/8 | M39 | 247 |
Kelas 600
| NPS | Dia. | Flensa tebal. | HUB HAID | Leher las od | Panjang leher pengelasan | RF Dia. | Tinggi rf | BAUT | Lubang lubang dia | Tidak ada baut | Dia Stud Baut | Panjang Stud RF | Ukuran lubang | Ukuran stud iso | Berat di kg |
| - | HAI | T | X | A | H | R | - | - | Tg | - | - | - | - | - | - |
| 1 | 125 | 36.6 | 54 | 33.5 | 81 | 50.8 | 7 | 88.9 | 6.4 | 4 | 5/8 | 125 | 3/4 | M16 | 5.5 |
| 1 ½ | 155 | 36.6 | 70 | 48.3 | 84 | 73 | 7 | 114.3 | 6.4 | 4 | 3/4 | 135 | 7/8 | M20 | 7.8 |
| 2 | 165 | 36.6 | 84 | 60.3 | 84 | 92.1 | 7 | 127 | 6.4 | 8 | 5/8 | 125 | 3/4 | M16 | 8.3 |
| 2 ½ | 190 | 36.6 | 100 | 73 | 87 | 104.8 | 7 | 149.2 | 6.4 | 8 | 3/4 | 135 | 7/8 | M20 | 10.8 |
| 3 | 210 | 36.6 | 117 | 88.9 | 87 | 127 | 7 | 168.3 | 9.5 | 8 | 3/4 | 135 | 7/8 | M20 | 12.6 |
| 4 | 275 | 38.1 | 152 | 114.3 | 102 | 157.2 | 7 | 215.9 | 12.7 | 8 | 7/8 | 150 | 1 | M24 | 19 |
| 6 | 355 | 47.7 | 222 | 168.3 | 117 | 215.9 | 7 | 292.1 | 12.7 | 12 | 1 | 180 | 11/8 | M27 | 37 |
| 8 | 420 | 55.6 | 273 | 219.1 | 133 | 269.9 | 7 | 349.2 | 12.7 | 12 | 11/8 | 195 | 11/4 | M30 | 53 |
| 10 | 510 | 63.5 | 343 | 273 | 152 | 323.8 | 7 | 431.8 | 12.7 | 16 | 11/4 | 220 | 13/8 | M33 | 86 |
| 12 | 560 | 66.7 | 400 | 323.8 | 156 | 381 | 7 | 489 | 12.7 | 20 | 11/4 | 230 | 13/8 | M33 | 102 |
| 14 | 605 | 69.9 | 432 | 355.6 | 165 | 412.8 | 7 | 527 | 12.7 | 20 | 13/8 | 240 | 11/2 | M36 | 150 |
| 16 | 685 | 76.2 | 495 | 406.4 | 178 | 469.9 | 7 | 603.2 | 12.7 | 20 | 11/2 | 260 | 15/8 | M39 | 190 |
| 18 | 745 | 82.6 | 546 | 452.2 | 184 | 533.4 | 7 | 654 | 12.7 | 20 | 15/8 | 280 | 13/4 | M42 | 240 |
| 20 | 815 | 88.9 | 610 | 508 | 190 | 584.2 | 7 | 723.9 | 12.7 | 24 | 15/8 | 300 | 13/4 | M42 | 295 |
| 24 | 940 | 101.6 | 718 | 609.6 | 203 | 692.2 | 7 | 838.2 | 12.7 | 24 | 17/8 | 335 | 2 | M48 | 365 |
Kelas 900
| NPS | Dia. | Flensa tebal. | HUB HAID | Leher las od | Panjang leher pengelasan | RF Dia. | Tinggi rf | BAUT | Lubang lubang dia | Tidak ada baut | Dia Stud Baut | Panjang Stud RF | Ukuran lubang | Ukuran stud iso | Berat di kg |
| - | O | T | X | A | H | R | - | - | Tg | - | - | - | - | - | - |
| 1 | 150 | 38.1 | 52 | 33.5 | 83 | 50.8 | 7 | 101.6 | 6.4 | 4 | 7/8 | 150 | 1 | M24 | 5.4 |
| 1 ½ | 180 | 38.1 | 70 | 48.3 | 89 | 73 | 7 | 123.8 | 6.4 | 4 | 1 | 160 | 11/8 | M27 | 7.8 |
| 2 | 215 | 38.1 | 105 | 60.3 | 102 | 92.1 | 7 | 165.1 | 6.4 | 8 | 7/8 | 150 | 1 | M30 | 11..5 |
| 2 ½ | 245 | 41.3 | 124 | 73 | 105 | 104.8 | 7 | 190.5 | 6.4 | 8 | 1 | 165 | 11/8 | M27 | 15.8 |
| 3 | 240 | 38.1 | 127 | 88.9 | 102 | 127 | 7 | 190.5 | 9.5 | 8 | 7/8 | 150 | 1 | M24 | 22 |
| 4 | 290 | 44.5 | 159 | 114.3 | 114 | 157.2 | 7 | 235 | 12.7 | 8 | 11/8 | 180 | 11/4 | M30 | 22 |
| 6 | 380 | 55.6 | 235 | 168.3 | 140 | 215.9 | 7 | 317.5 | 12.7 | 12 | 11/8 | 195 | 11/4 | M30 | 70 |
| 8 | 470 | 63.5 | 298 | 219.1 | 162 | 269.9 | 7 | 393.7 | 12.7 | 12 | 13/8 | 230 | 11/2 | M36 | 119 |
| 10 | 545 | 69.9 | 368 | 273 | 184 | 323.8 | 7 | 469.9 | 12.7 | 16 | 13/8 | 240 | 11/2 | M36 | 204 |
| 12 | 610 | 79.4 | 419 | 323.8 | 200 | 381 | 7 | 533.4 | 12.7 | 20 | 13/8 | 260 | 11/2 | M36 | 303 |
| 14 | 640 | 85.8 | 451 | 355.6 | 213 | 412.8 | 7 | 558.8 | 12.7 | 20 | 11/2 | 280 | 15/8 | M39 | 400 |
| 16 | 705 | 88.9 | 508 | 406.4 | 216 | 469.9 | 7 | 616 | 12.7 | 20 | 15/8 | 290 | 13/4 | M42 | 510 |
| 18 | 785 | 101.9 | 565 | 457.2 | 229 | 533.4 | 7 | 685.8 | 12.7 | 20 | 17/8 | 330 | 2 | M48 | 738 |
| 20 | 855 | 108 | 622 | 508 | 248 | 584.2 | 7 | 749.3 | 12.7 | 20 | 2 | 355 | 21/8 | M52 | 932 |
| 24 | 1040 | 139.7 | 749 | 609.6 | 292 | 692.2 | 7 | 901.7 | 12.7 | 20 | 21/2 | 445 | 25/8 | M64 | 1511 |
Kelas 1500
| NPS | Dia. | Flensa tebal. | HUB OD | Leher las od | Panjang leher pengelasan | RF Dia. | Tinggi rf | BAUT | Lubang lubang dia | Tidak ada baut | Dia Stud Baut | Panjang Stud RF | Ukuran lubang | Ukuran stud iso | Berat di kg |
| - | O | T | X | A | H | R | - | - | Tg | - | - | - | - | - | - |
| 1 | 150 | 38.1 | 52 | 33.5 | 83 | 50.8 | 7 | 101.6 | 6.4 | 4 | 7/8 | 150 | 1 | M24 | 5.4 |
| 1 ½ | 180 | 38.1 | 70 | 48.3 | 89 | 73 | 7 | 123.8 | 6.4 | 4 | 1 | 160 | 11/8 | M27 | 7.8 |
| 2 | 215 | 38.1 | 105 | 60.3 | 102 | 92.1 | 7 | 165.1 | 6.4 | 8 | 7/8 | 150 | 1 | M24 | 11.5 |
| 2 ½ | 245 | 41.3 | 124 | 73 | 105 | 104.8 | 7 | 190.5 | 6.4 | 8 | 1 | 165 | 11/8 | M27 | 15.8 |
| 3 | 265 | 47.7 | 133 | 88.9 | 117 | 127 | 7 | 203.2 | 9.5 | 8 | 11/8 | 185 | 11/4 | M30 | 22 |
| 4 | 310 | 54 | 162 | 114.3 | 124 | 157.2 | 7 | 241.3 | 12.7 | 8 | 11/4 | 205 | 13/8 | M33 | 22 |
| 6 | 395 | 82.6 | 229 | 168.3 | 171 | 215.9 | 7 | 317.5 | 12.7 | 12 | 13/8 | 265 | 11/2 | M36 | 70 |
| 8 | 485 | 92.1 | 292 | 219.1 | 213 | 269.9 | 7 | 393.7 | 12.7 | 12 | 15/8 | 300 | 13/4 | M42 | 119 |
| 10 | 585 | 108 | 368 | 273 | 254 | 323.8 | 7 | 482.6 | 12.7 | 12 | 17/8 | 345 | 1 | M48 | 204 |
| 12 | 675 | 123.9 | 451 | 32.8 | 283 | 381 | 7 | 571.5 | 12.7 | 16 | 2 | 380 | 21/8 | M52 | 303 |
| 14 | 750 | 133.4 | 495 | 355.6 | 298 | 412.8 | 7 | 635 | 12.7 | 16 | 21/4 | 415 | 23/8 | M56 | 400 |
| 16 | 825 | 146.1 | 552 | 406.4 | 311 | 469.9 | 7 | 704.8 | 12.7 | 16 | 21/2 | 450 | 25/8 | M64 | 510 |
| 18 | 915 | 162 | 597 | 457.2 | 327 | 533.4 | 7 | 774.7 | 12.7 | 16 | 23/4 | 500 | 27/8 | M72 | 738 |
| 20 | 985 | 177.8 | 641 | 508 | 356 | 584.2 | 7 | 831.8 | 12.7 | 16 | 3 | 545 | 31/8 | M76 | 932 |
| 24 | 1170 | 203.2 | 762 | 609.6 | 406 | 692.2 | 7 | 990.6 | 12.7 | 16 | 31/2 | 620 | 35/8 | M90 | 1511 |
Kelas 2500
| NPS | Dia. | Flensa tebal. | HUB OD | Leher las od | Panjang leher pengelasan | RF Dia. | Tinggi rf | BAUT | Lubang lubang dia | Tidak ada baut | Dia Stud Baut | Panjang Stud RF | Ukuran lubang | Ukuran stud iso | Berat di kg |
| - | O | T | X | A | H | R | - | - | Tg | - | - | - | - | - | - |
| 1 | 160 | 38.1 | 57 | 33.5 | 92 | 50.8 | 7 | 108 | 6.4 | 4 | 7/8 | 150 | 1 | M24 | 6.5 |
| 1 ½ | 205 | 44.5 | 79 | 48.3 | 111 | 73 | 7 | 146 | 6.4 | 4 | 11/8 | 180 | 11/4 | M30 | 13 |
| 2 | 235 | 50.8 | 95 | 60.3 | 127 | 92.1 | 7 | 171.4 | 6.4 | 8 | 1 | 185 | 11/8 | M27 | 19 |
| 2 ½ | 265 | 57.2 | 114 | 73 | 143 | 104.8 | 7 | 196.8 | 6.4 | 8 | 11/8 | 205 | 11/4 | M30 | 24 |
| 3 | 305 | 66.7 | 133 | 88.9 | 168 | 127 | 7 | 228.6 | 9.5 | 8 | 11/4 | 230 | 13/8 | M33 | 43 |
| 4 | 355 | 76.2 | 165 | 114.3 | 190 | 157.2 | 7 | 273 | 12.7 | 8 | 11/2 | 260 | 15/8 | M39 | 66 |
| 6 | 485 | 108 | 235 | 168.3 | 273 | 215.9 | 7 | 368.3 | 12.7 | 8 | 2 | 350 | 21/8 | M52 | 172 |
| 8 | 550 | 127 | 305 | 219.1 | 318 | 269.9 | 7 | 438.2 | 12.7 | 12 | 2 | 385 | 21/8 | M52 | 261 |
| 10 | 675 | 165.1 | 375 | 273 | 419 | 323.8 | 7 | 539.8 | 12.7 | 12 | 21/2 | 490 | 25/8 | M64 | 485 |
| 12 | 760 | 184.2 | 441 | 32.8 | 464 | 381 | 7 | 619.1 | 12.7 | 12 | 23/4 | 540 | 27/8 | M72 | 730 |
